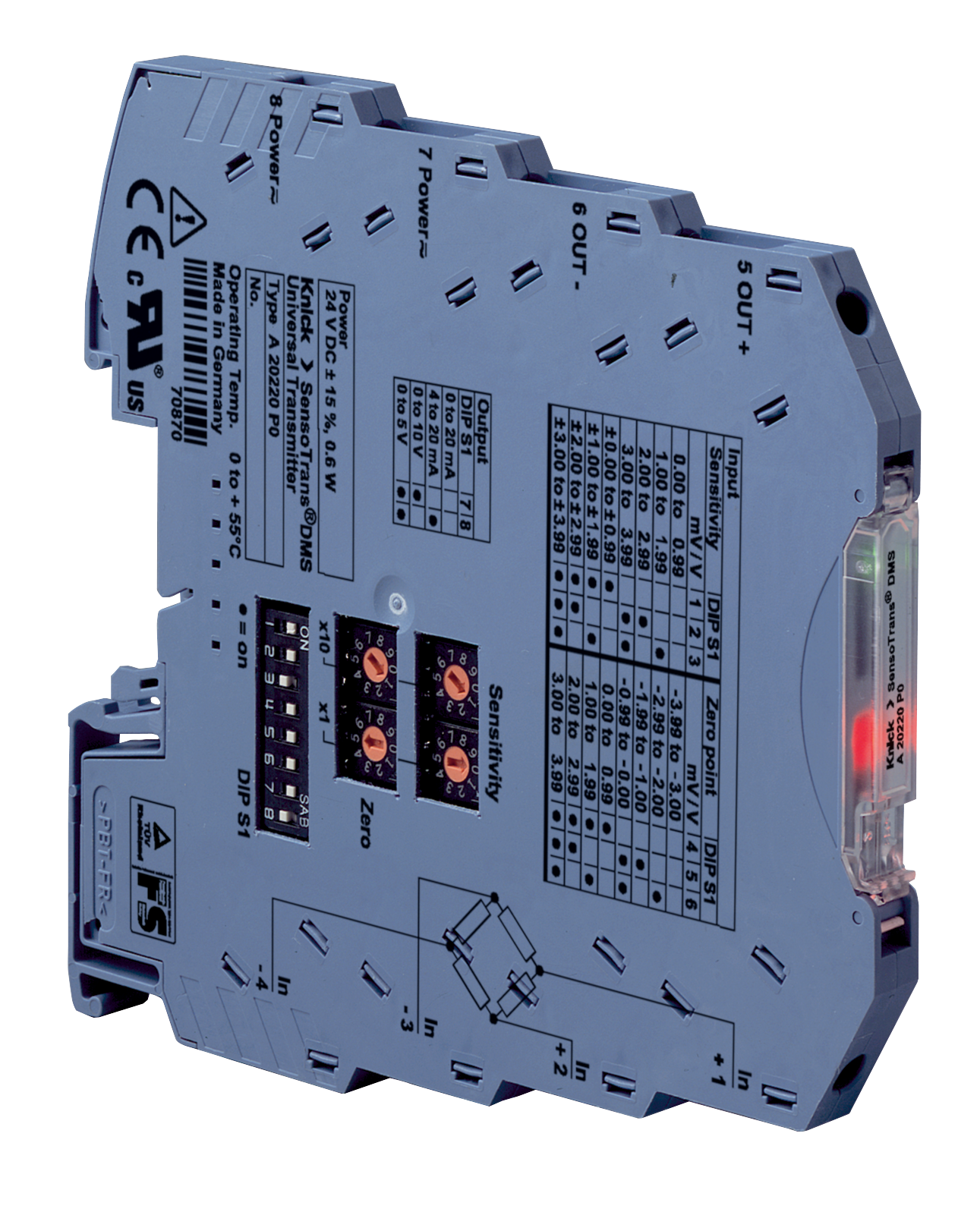

A20220 스트레인 게이지 | 공간 절약형 6 mm 외함

제품 번호: A20220

6 mm 외함 내 변형계 풀 브릿지용 트랜스미터.

범용
변형계, 압력 로드 셀 및 로드셀과 다른 저항 측정 브릿지용으로 사용 가능
직관적인 환경 설정
공구 없이 4개의 로터리 스위치 및 8개의 DIP 스위치를 이용하여 – 기본 파라미터의 직관적인 환경 설정 가능
교정된 범위 전환
복잡한 보정 불필요
편리한 조정
„버튼을 눌러“ 티치인 기능으로 직접 제로 포인트 및 민감도 조정 가능
EN 61140에 따른 안전한 절연
– 허용되지 않는 높은 전압으로부터 최대 300 V AC/DC까지 유지·보수 인력을 보호하고 다운스트림 장치 보호
새로운 회로 콘셉트를 통한 높은 정확도
제어 캐비닛 내에서 최소 공간 차지
– 너비가 6 mm에 불과한 모듈형 외함, – DIN 레일 1미터당 더 많은 트랜스미터
비용 효율적인 설치
빠른 설치, DIN 레일 버스 커넥터로 보조 전원을 편리하게 연결
5년 보증

과제
다양한 산업 분야에서 힘/중량 또는 휨/비틀림 등과 같은 기계적 수치를 연속적으로 측정하기 위해 변형계를 사용합니다. 이러한 위치는 모니터링, 안전 차단 및 유사한 주요 과제를 수행하는 입력값으로 많이 사용됩니다. 이때 기능, 정확도, 유연성 및 전기적 안전에 대해 일반적으로 까다로운 조건이 요구됩니다. 변형계(DMS)는 적은 저항 변화를 수반하는 기계적 부하에 반응하는 고감도 저항입니다. 브릿지 회로를 통해 이 변화를 감지할 수 있습니다. 가장 많이 쓰이는 회로 유형은 풀 브릿지입니다. 힘 센서 및 로드 셀에는 이미 풀 브릿지 배치에 변형계가 기계적으로 적용되어 있습니다. 이러한 센서는 스트레인 게이지를 사용하여 추가 처리를 위해 준비되고 표준화되는 원시 신호를 제공합니다.

문제
일반 상용 변형계 센서는 사용자가 기존에 스트레인 게이지를 통해 수고스러우며 종종 많은 시간을 투자하여 설정해야 했던 개별 특성값을 가지고 있습니다. 또한 기존에는 모듈형 외함의 스트레인 게이지의 폭이 매우 넓어 제어 캐비닛에 넓은 공간이 필요했습니다. 공급 전압이 다른 여러 가지 변형이 전 세계에서 사용되는 경우가 많았습니다.

해결책
범용 스트레인 게이지 A20220를 사용하면 풀 브릿지 회로에 여러 DMS 힘 변환기 및 변형계 로드 셀을 연결할 수 있습니다. DIP 및 로터리 스위치와 „티치인 기능“을 통해 사용자는 이 트랜스미터를 각 측정 과제에 맞게 유연하게 조정할 수 있습니다. 최대 300 V AC/DC까지 EN 61140에 따라 안전하게 분리되는 3-포트 분리는 사람과 시스템을 보호하고 측정 신호가 왜곡 없이 전송되도록 보장합니다. 따라서 A20220은 가장 작은 공간에서 최고 수준의 성능을 제공합니다. „티치인 기능“을 통해 외함 전면의 버튼을 누르기만 하면 매우 간편하게 제로 포인트 및 민감도를 변형계 센서에 맞춰 조정할 수 있습니다. 사용자가 특성값을 이미 알고 있는 센서의 경우 4개의 로터리 스위치 또는 8개의 DIP 스위치를 통해 매우 손쉽게 교정할 수 있습니다. 크닉(Knick)이 개별 규정에 따라 파라미터를 설정하는 장치를 사용하여 특수 측정 과제도 수행할 수 있습니다. 예를 들어 조작이나 혼란을 배제해야 하는 경우 스위치가 없는 고정값으로 설정된 장치를 사용합니다.

여러분의 의견을 기다리겠습니다!
문의하기

기술 세부 정보

전위 차단 AC/DC:	최대 300 V
기능:	무게, 변형 측정
출력:	0 ... (±)5 V, 0 ... 10 V, 0 ... 20 mA, 4 ... 20 mA
최소 시험 전압:	2.5 kV AC
전원 공급장치:	24 V DC
작동 환경 온도:	0 … 55 (65) °C
치수(W x L x H):	6.2 x 93 x 101 mm
특장점:	6 mm 외함 내 로드셀 및 변형계용 트랜스미터, 간단하고 직관적인 환경 설정을 위한 로터리 스위치 및 DIP 스위치, 최대 SIL 3의 안전 회로용

다운로드

사용 설명서 (매뉴얼)

[13390] User Manual (DE, EN, FR, ES)

ZU 0677 (Power terminal block)

Version 03

[10690] User Manual

A20220P0-0002 Strain Gauge Transmitter

Version 01

[264] User Manual (DE, EN, FR)

A 20220P0/ Strain Gauge Transmitter

Version 02

데이터 시트

[255] 데이터 시트

A20220 DMS 트랜스미터

제품 설명 | 명세서 | 제품 범위

인증서

[11418] Certificate of Compliance (UL)

No. 20181015-E220033 | 2018-OCTOBER-15

POWER CIRCUIT AND MOTOR-MOUNTED APPARATUS

P32*00P0/**, A202*0P0..., BL520

[11256] CB Test Certificate

No. DE 2-036775 | 2022-10-11

P32000, P32100, P32200, P32300, A20210, A20220, A20230

[13789] EU Declaration of Conformity (DE, EN, FR)

A20210P0, P32100P0, A20220P0, P32200P0, A20230P0, P32300P0, P32000P0

No. EU231123A | 2023-11-23

Software

[12154] Software (.zip)

ePLAN P8 Produktmakros

[11876] Knick Produktmakros (.pdf)

ePLAN Electric P8
