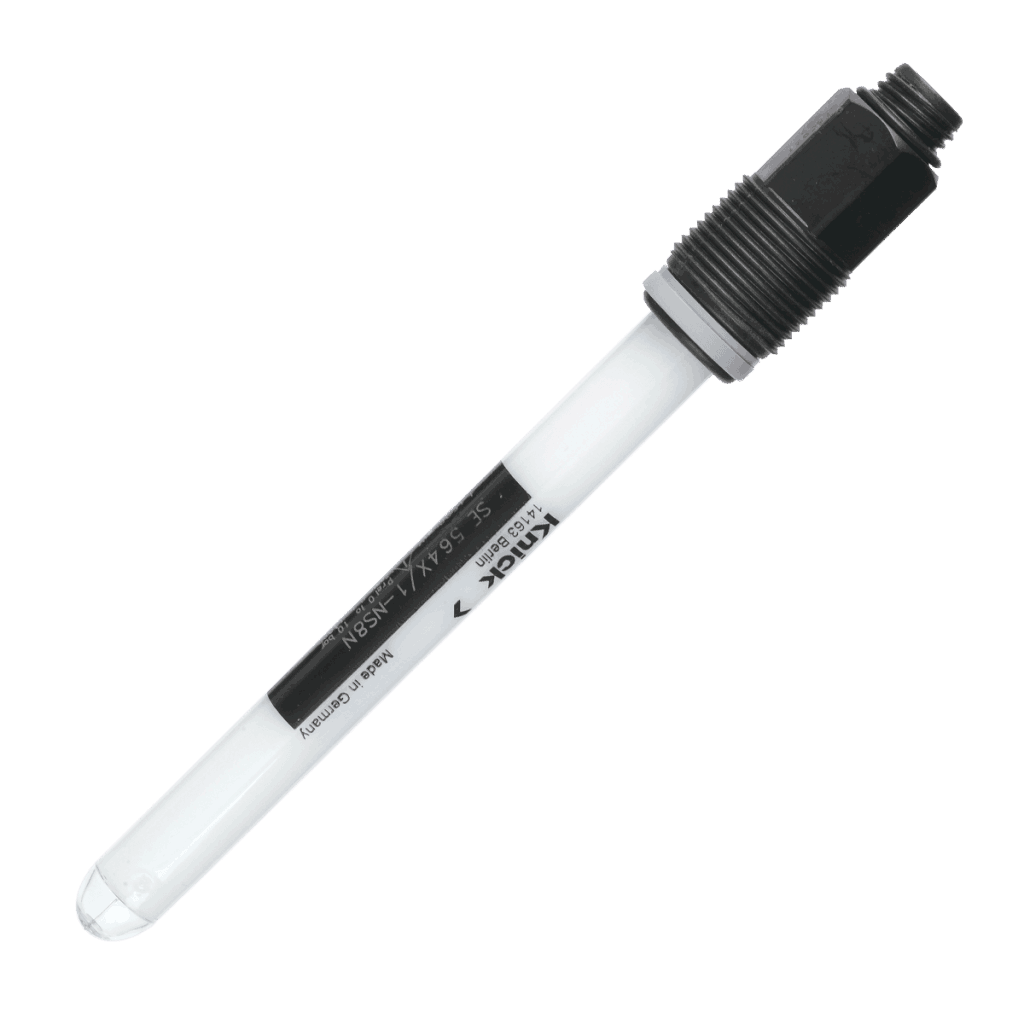

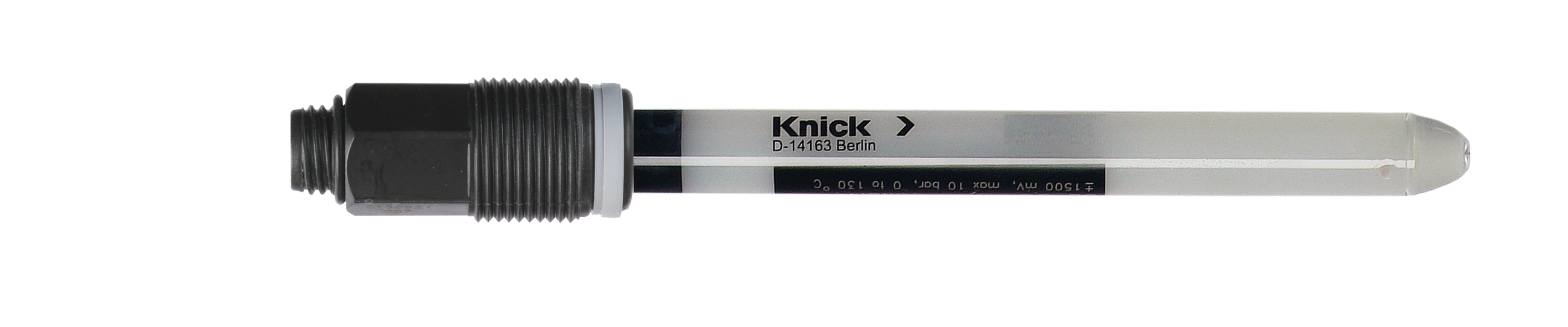

SE564 ORP Sensor | Coax (S8) | 120 mm | Ex | For highly contaminated media with pressure fluctuations

Description

SE564 ORP Sensor | Coax (S8) | 120 mm | Ex | For highly contaminated media with pressure fluctuations

높은 신뢰성과 정밀성을 자랑하는 내구성이 강한 ORP 센서.

  • 폴리머 타입의 전해질
  • 2 개의 개방형 막 – 막힘 현상 없음
  • 산업 폐수용
  • 용제를 포함하는 공정에 적합

압력 변동이 심하고 부하가 많은 매질을 위해 설계된 ORP 센서. 최신 폴리머 타입의 전해질 덕분에 장기적으로 안정적인 측정이 가능합니다.

이중으로 된 개방형 막 덕분에 고형물로 오염된 폐수에서도 기준 시스템의 막힘 현상이 방지됩니다.

용도
산업용 애플리케이션, 염료, 침전 반응,오염된 매질

여러분의 의견을 기다리겠습니다!
문의하기

기술 세부 정보

Material of measuring electrode: Platin
개방구: 개방형 (2 x)
공정 체결: PG 13.5
길이: 120 mm
상대 압력: 0 … 10 bar
온도: 0 … 130 °C
온도 감지기: NTC 30 kΩ
참조 시스템: Ag/AgCl, 폴리머 타입의 전해질
측정 범위: ± 1500 mV
폭발 방지: Ex
플러그 헤드: DIN Koax (S8)

다운로드

사용 설명서 (매뉴얼)

[17411] User Manual
SE564X/*-NMSN
incl. Ex Approval Japan (JPEx DEK19.0046X)
Version 05
[13194] 사용 설명서 (매뉴얼)
SE564X/*-NMSN | SE564X/*-NS8N
Version 06

브로셔

[13395] 브로셔
센서류 - pH/ORP,전도도 또는 용존 산소측정용. 디지털 또는 아날로그

데이터 시트

[13204] 데이터 시트
ORP 센서 SE564
제품 설명 | 명세서 | 제품 범위

인증서

[14412] EU Type-Examination Certificate (DE)
Nr. PTB 14 ATEX 2004 | 2018-11-26
Sensoren | Typen SE 5**X/*-*VP*, SE 5**X/*-*S8*
[14407] EU Declaration of Conformity
No. EU210706H | 2021-07-06
Sensors | Types SE 5**X/*-*VP* + SE 5**X/*-*S8*
[14155] Declaration of Compliance 2.1 (DE, EN)
according to EN 10204 | gemäß EN 10204
