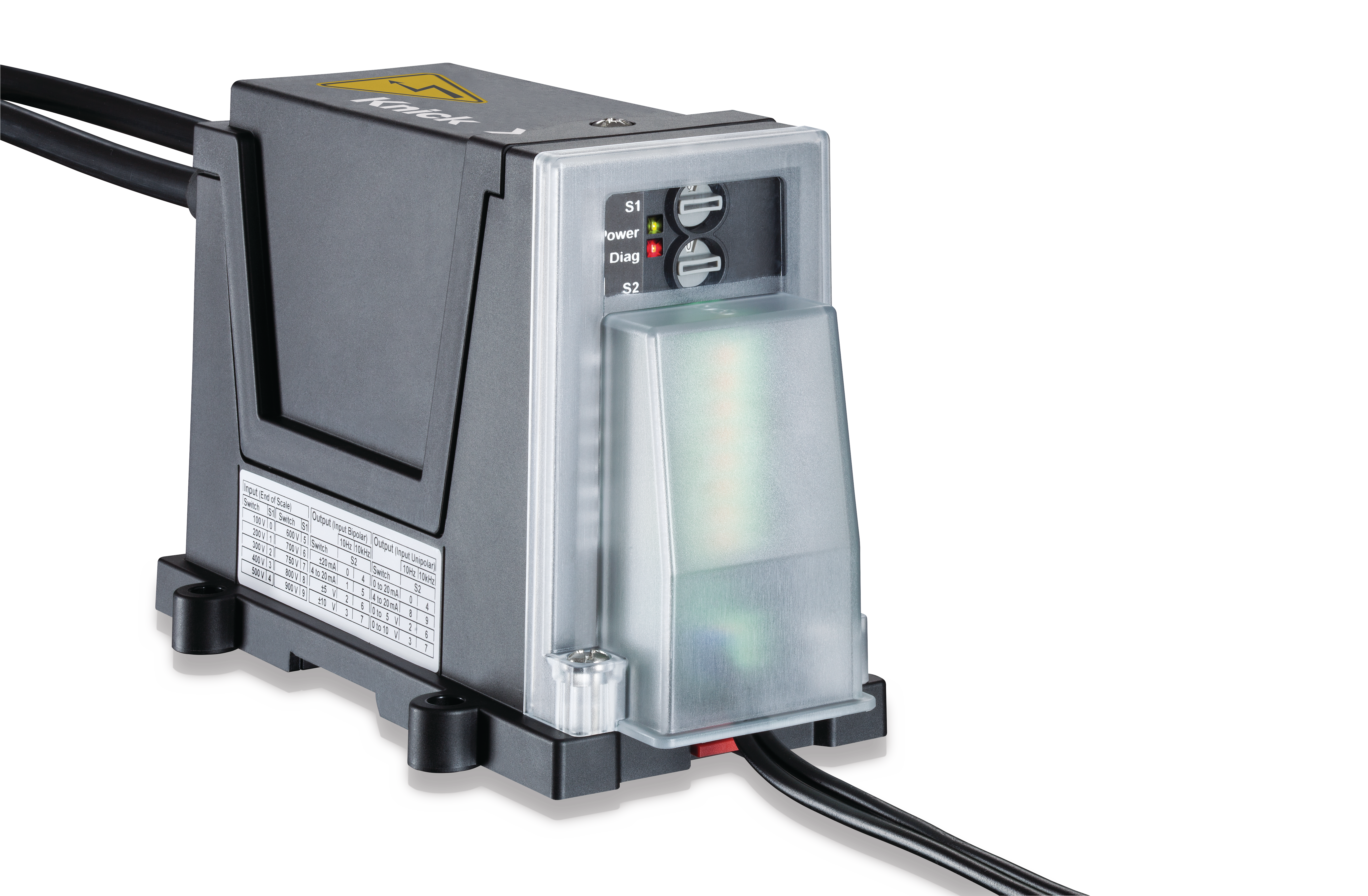

P52000 VPD 고전압 절연 증폭기 / 트랜스미터
제품 번호:
P52000VPD
Description
P52000 VPD 고전압 절연 증폭기 / 트랜스미터
변전소, 산업 설비 및 철도용 차량에서 50 ... 4200 V의 전압 모니터링용
표준/지침
- EN 50155, RIA12/1984
광역 전원 공급 장치 24...230 V DC/AC, 중단 시에도 안정적 – 등급 S2 - EN 45545-2a
방화(HL 3) - EN 50155
철도용 차량에 사용 - EN 50155, EN 50125-1, EN EN 50125-2
온도 등급 TX (–40 ... 85 °C) 및 고도 등급 AX(해발 2000 m 또는 4000 m.) - EN 50123-1
철도 전원 공급용 견인 변전소용 - EN 61709
신뢰도 - EN 61140
위험한 생체 전류로부터 보호 - EN 61373
진동 및 기계적 충격에 대한 내성(철도용) - EN 50121-1, EN 50121-3-2; EN 61326-1
철도 및 산업 분야의 전자기 적합성 - EN 50153
전기적 위험 관련 보호 조치(보호 후드를 통한 접촉 방지, 외함의 IP 보호 등급: IP 54 고전압 측; IP 33 저전압 측) - EN 50124-1, EN 50123-1, EN 50178:
철도 및 산업용 절연 조정
P52000 VPD는 전압 감지에 사용됩니다. 입력 신호를 임계값과 비교하고 여기에서 도출되는 이진 데이터를 전기적으로 절연하여 출력 회로에 전송합니다. 입력 전압이 설정 가능한 임계값을 초과하면 반도체 스위치가 열려 입력 전압이 있음을 알립니다.
반도체 스위치의 신호는 하드웨어 릴레이를 제어하거나 보호 장치 또는 제어 장치에 공급될 수 있습니다. 신호 레벨은 PLC 신호 입력 유형 1, EN 61131-2를 준수합니다.
임계값은 부호에 계없이 입력 전압 값에 적용됩니다. 즉 반도체 스위치는 양수 임계값을 초과하거나 음수 임계값에 미달하면 작동합니다.
10개의 사전 정의된 임계값은 장치 전면부의 로터리 스위치를 통해 선택할 수 있습니다. 사용자 정의 값 역시 제공됩니다.
P52000 VPD는 입력, 출력 및 보조 전원 간에 전기적으로 절연되어 있습니다(3-포트 분리).
여러분의 의견을 기다리겠습니다!
문의하기
| 전위 차단 AC/DC: | 최대 4,800 V |
|---|---|
| 기능: | 전압 모니터 / 무전압 알림 |
| 입력: | 0 ... (±)100 V 최대 0 ... (±)4,800 V, 50 V ... 4,200 V, 최대 4,800 V DC/AC 피크 |
| 출력: | 0 ... (±)5 V, 0 ... (±)10 V, 0 ... (±)20 mA, 4 ... 20 mA, 반도체 스위치, Power-Good 신호 |
| 최소 시험 전압: | 12/18 kV AC |
| 전원 공급장치: | 24 ... 230 V AC/DC |
| 작동 환경 온도: | –40 ... 85 °C |
| 치수(W x L x H): | 72.5 x 182 x 116 mm |
| 특장점: | 로터리 스위치를 통해 파라미터설정 가능한 10개의 VPD용 임계값, 에너지 측정(EN 50463), 입력 회로/출력 회로의 진단 및장치 기능, 철도 차량에서 사용하기 위한 용도(EN 50155) |
| 표준: | EN 45545-2, EN 50123-1, EN 50155:2021, EN 61709 |
| 제품 카테고리: | 고전압 절연 증폭기 |
