Test et mesure:
les solutions de Knick sont prêtes à relever les défis techniques les plus exigeants

Durant les campagnes de test et de mesure, les appareils à tester sont en général soumis à des exigences et à des environnements plus extrêmes que ceux rencontrés dans une utilisation classique. Cela signifie que le matériel de test utilisé pour recueillir les données doit être conçu pour résister à des contraintes plus élevées que celles des opérations habituelles. Les amplificateurs séparateurs, les convertisseurs haute tension et les convertisseurs de mesure pour sonde de Knick sont à la hauteur de cette tâche. L’ampleur et la précision des spécifications et des homologations qui figurent dans toutes les fiches techniques des appareils témoignent d’un grand souci du détail.

La sécurité, la flexibilité et la qualité sont cruciales
pour répondre à des exigences de test qui ne cessent d’évoluer.

Dans presque tous les secteurs, des tests approfondis revêtent une importance décisive afin d’assurer le futur succès d’un produit. Cela concerne notamment les marchés de la haute tension exigeants, sur lesquels Knick intervient régulièrement. De la mobilité électrique à l’aérospatiale, du stockage d’énergie jusqu’au trafic ferroviaire : les exigences de test dans les environnements à haute tension requièrent des appareils de test qui offrent une isolation électrique suffisante, une flexibilité leur permettant d’être utilisés dans des conditions de test variables ainsi qu’une combinaison de vitesse et de précision, qui permet d’assurer un niveau de confiance élevé dans les données collectées.

Les tests selon le principe Power Hardware in the Loop (P-HIL) présentent souvent des composants à haute tension soit à l’entrée, soit à la sortie du circuit. Pour les amplificateurs séparateurs dans la boucle matérielle, il en résulte qu’ils doivent présenter une isolation élevée tant sur les canaux d’entrée que sur ceux de sortie, afin de pouvoir protéger les composants en amont et en aval. Les amplificateurs séparateurs de Knick ont été conçus pour répondre à ces exigences complexes. Ils utilisent pour cela une isolation à 3 ports au niveau des canaux d’entrée, de sortie et d’alimentation en tension.

L’isolation de Knick introduit une flexibilité, qui permet aux appareils d’être utilisés dans des environnements avec des tensions toujours plus élevées. Cette flexibilité se manifeste également dans la capacité de configuration des entrées et sorties proposée pour la plupart des produits des gammes standard et spécifique.

Lorem Ipsum dolor sit amet

Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet.

Power Hardware in the Loop (P-HIL)

HV Front Ending of Data Acquisition (DAQ)

Essais diélectriques

Cyclage de batteries

Pourquoi choisir Knick ?
Les spécifications des appareils de Knick répondent aux exigences posées par les applications de test et de mesure. Les amplificateurs séparateurs haute tension de Knick convainquent non seulement par une erreur de gain inférieure à 0,1 %, mais aussi par la faible influence de la température sur la mesure, qui représente une source d’erreur fréquente dans la pratique. Le temps de réponse est défini par la valeur T90. Il correspond au temps nécessaire à l’appareil pour transmettre 90 % d’une modification du signal entrant à la sortie. Les amplificateurs séparateurs haute tension de Knick mesurent cette modification en microsecondes. L’aspect le plus important réside dans la sécurité, qui est assurée dans les environnements à haute tension par une tension d’isolement continue supérieure à 1 000 V.

Point fort de l’application : entrées de mesure haute tension pour des systèmes d’acquisition de données (DAQ)

Les systèmes d’acquisition de données (DAQ) sont souvent utilisés par des entreprises aux exigences de test critiques, afin de collecter et d’analyser de grandes quantités de données. Pour cela, il faut souvent utiliser un matériel d’acquisition de données présentant de nombreux canaux d’entrée pour pouvoir traiter les différentes variables de process et grandeurs électriques à analyser. Dans les environnements à haute tension, cela représente un défi particulier, car l’isolation des canaux d’entrée du transmetteur n’est parfois pas assez élevée pour protéger le matériel et tout ce qui y est raccordé contre les surtensions.

Dans ces situations, les entreprises leaders dans l’acquisition de données font confiance à Knick comme partenaire pour collecter des données à haute tension. Knick leur fournit ici une interface isolée contre les hautes tensions pour les systèmes d’acquisition de données. Si des convertisseurs de mesure sont utilisés pour isoler les signaux de température, de courant et de haute tension ainsi que pour les transformer en entrées de tension plus basses qui doivent être enregistrées dans le cadre de l’acquisition de données, alors les systèmes correspondants peuvent collecter ces données en toute sécurité et les combiner avec les grandeurs de mesure restantes en vue d’effectuer les actions pour lesquelles ils ont été utilisés.

Les convertisseurs de mesure de Knick disposent d’une capacité d’isolation continue pouvant atteindre 4,8 kV et complètent donc parfaitement les systèmes d’acquisition de données destinés aux applications à haute tension qui requièrent une solution d’interface pour la collecte de données.

H2 [Ind] Video Title

Absatz [Ind] Short description of the video

Ausgeblendet

H4 Brochure

Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua.

Download Now

Ausgeblendet

Applications correspondantes

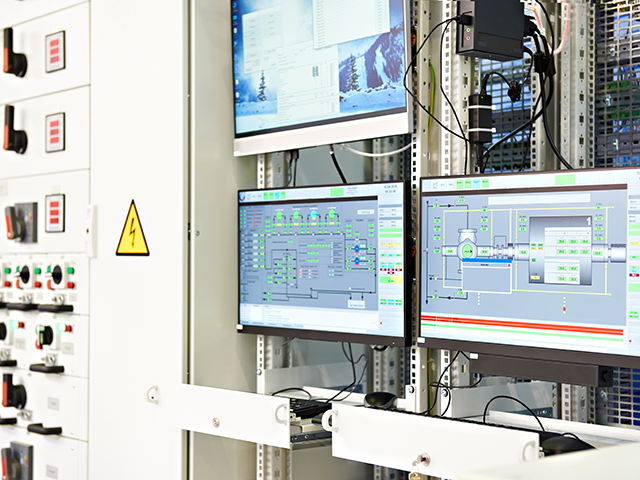

Grâce aux tests HIL, il est possible d’évaluer des prototypes d’appareils tels que des onduleurs de traction dans différentes situations de batterie, de charge et d’erreur, sans devoir tester les convertisseurs eux-mêmes sur les bancs d’essai ou dans les véhicules.

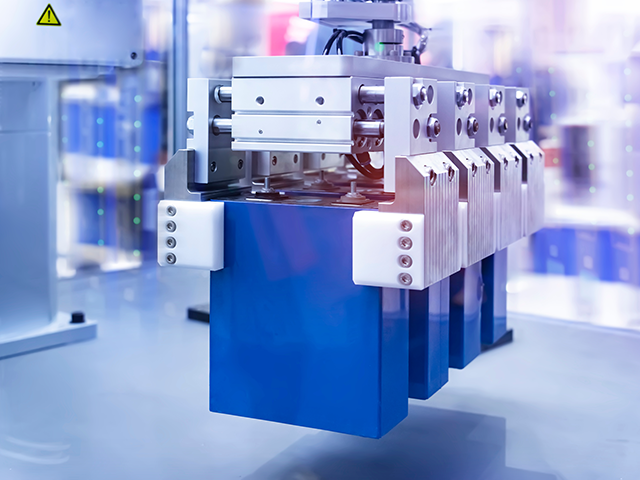

Pendant les tests d’une batterie, les opérations de charge et de décharge (les cycles de la batterie) sont simulées en continu dans une configuration HIL (Hardware in the Loop), qui correspond aux profils d’utilisation typiques associés au fonctionnement du véhicule électrique. Une série de paramètres sont alors mesurés tels que la capacité, l’efficacité de la batterie et l’autodécharge.

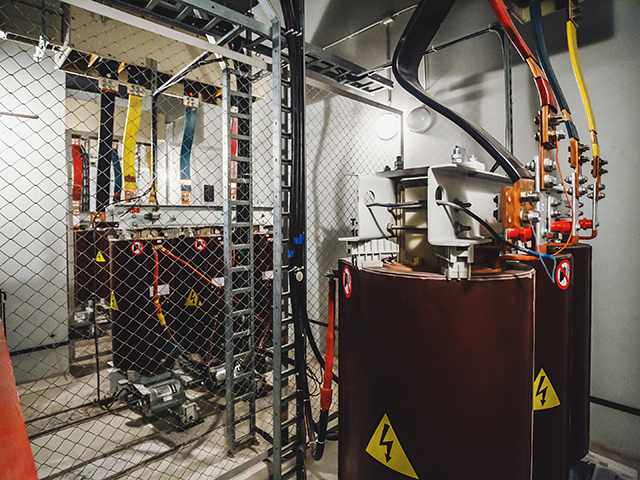

Les cellules d’essai utilisées durant le process de fabrication sont souvent protégées par des enveloppes protectrices et des détecteurs de haute tension.
