P32000 Convertisseur de mesure pour sonde universel | Sécurité fonctionnelle SIL 2 / SIL 3

Réf. produit : P32000
Description Détails techniques Téléchargements Utilisé dans les processus ou les applications Articles de blog pertinents

Description

P32000 Convertisseur de mesure pour sonde universel | Sécurité fonctionnelle SIL 2 / SIL 3

Convertisseur universel de température, jauge de contrainte et potentiomètre dans un boîtier de 6 mm avec interface infrarouge et homologation SIL.

  • Utilisation universelle des applications les plus simples jusqu’aux plus complexes avec toutes les sondes de température, les capteurs à jauge de contrainte, les potentiomètres et capteurs similaires connus.
  • Programmation facile de tous les paramètres via l’inter-face IrDA – réglage facile, guidé par des menus, y compris sur place, archivage des données de program-mation inclus
  • Configuration intuitive des paramètres de base – simple, sans aide supplémentaire, avec 4 commutateurs rotatifs et 8 switches DIP
  • Changement de plage calibré aucun ajustage complexe
  • Détection automatique du raccordement du capteur (2, 3 ou 4 fils)
  • Simulation de toutes les valeurs de sortie pour une installation/mise en service correcte
  • Séparation de protection selon EN 61140 – Protection du personnel d’entretien et des appareils contre les hautes tensions non admissibles jusqu’à 300 V CA/CC
  • Sécurité fonctionnelle jusqu’à SIL 2 (jusqu’à SIL 3 en cas de câblage redondant) avec certificat TÜV, développé systématiquement selon EN 61508
  • Grande précision grâce à un concept de commutation innovant
  • Stockage réduit – un convertisseur couvre toutes les tâches imaginables
  • Encombrement minime dans l’armoire – boîtier de 6 mm de largeur seulement pour un montage en série – davantage de convertis-seurs par mètre de rail DIN
  • Garantie 5 ans

Les convertisseurs universels P32000 offrent des possibilités de raccordement pour tous les thermocouples, thermomètres à ­résistance, jauges de contrainte en pont complet, résistances, potentiomètres et sondes résistives. Des commutateurs DIP et des commutateurs rotatifs, ainsi qu’une interface IrDA permettent à l’utilisateur de les adapter à l’application.

La séparation 3 ports avec séparation de protection conformément à la norme EN 61140 jusqu’à 300 V CA/CC garantit la protection des personnes et des équipements, ainsi que la transmission correcte des signaux de mesure. P32000 offre donc une performance maximale pour un encombrement minimal. Les thermomètres à résistance peuvent fonctionner dans des circuits à 2, 3 ou 4 fils. La configuration de raccordement est détectée automatiquement, aucun réglage n’est nécessaire. Tous les thermocouples ­courants peuvent être connectés avec une compensation­ de jonction froide interne ou externe. Des jauges de contrainte en pont complet peuvent être raccordées pour mesurer des paramètres mécaniques comme l’effort et la dilatation.

Le fait de pouvoir raccorder des résistances et des potentiomètres élargit les champs d’application possibles, par exemple dans le domaine­ de la mesure des déplacements et des positions. Les signaux de tension jusqu’à +/–1000 mV à l’entrée sont transformés en signaux standard de 0/4 à 20 mA / de 0 à 10 V. Il est par exemple possible de réaliser des mesures de courant par résistance ­shunt à un prix abordable.

Afin de pouvoir satisfaire les exigences de sécurité fonctionnelle rigoureuses, Knick propose le convertisseur P32000 avec une homologation SIL. Les exigences de la norme EN 61508 ont été satisfaites en utilisant du matériel et un logiciel spécialement conçus à cet effet. Le concept Fail Safe qui y est intégré utilise des mesures structurelles au niveau de l’appareil (redondance des composants système) et une méthode de ­diagnostic pour la détection ciblée des erreurs. Le produit est homologué SIL 2 par un organisme agréé (TÜV Rheinland) (EN 61508). SIL 3 en usage redondant.

Nous attendons avec impatience votre réponse!
Nous Contacter

Détails techniques

Séparation des potentiels CA/CC: Jusqu’à 300 V
Fonction: Mesure de la température, du poids, de la résistance, de la position
Entrée: Jauges de déformation, Potentiomètres, Résistances, Tensions shunt jusqu’à ±1 000 mV, Thermocouples, Thermomètre à résistance
Sortie: 0 ... (±)5 V, 0 ... 10 V, 0 ... 20 mA, 4 ... 20 mA
Tension d'essai: 2,5 kV CA
Alimentation en tension: 24 V CC
Température ambiante de service: 0 … 55 (65) °C
Dimensions (l x L x H): 6,2 x 93 x 101 mm
Caractéristiques particulières: Convertisseur de mesure universel pour la température, les jauges de déformation et les potentiomètres dans un boîtier de 6 mm, Interface de configuration sur PC, Interrupteurs rotatifs et DIP pour une configuration intuitive facile, Pour des circuits de sécurité allant jusqu’à SIL 3

Téléchargements

Manuals

[13390] User Manual (DE, EN, FR, ES)
ZU 0677 (Power terminal block)
Version 03
[1362] User Manual
P32000 P0/
Version 03
[1363] User Manual
P32000P0/11-KTA
Version 04

Brochures

[14160] Brochure
Aperçu des produits Technologie d'interface

Fiches techniques

[1352] Fiche technique
P32000 Convertisseur universels
Description du produit | Caractéristiques techniques | Gamme de produits

Certificats

[11256] CB Test Certificate
No. DE 2-036775 | 2022-10-11
P32000, P32100, P32200, P32300, A20210, A20220, A20230
[11418] Certificate of Compliance (UL)
No. 20181015-E220033 | 2018-OCTOBER-15
POWER CIRCUIT AND MOTOR-MOUNTED APPARATUS
P32*00P0/**, A202*0P0..., BL520
[11665] TÜV Rheinland Certificate
No. 968/EZ 272.00/07 | 2007-10-12
Transmitter Series P32*** P0/1
EN 61508 |SlL2, SIL3
[13789] EU Declaration of Conformity (DE, EN, FR)
A20210P0, P32100P0, A20220P0, P32200P0, A20230P0, P32300P0, P32000P0
No. EU231123A | 2023-11-23

Safety guides

[1383] Guide de sécurité SIL
P32*00P0/1
Version 02

Software

[11876] Knick Produktmakros (.pdf)
ePLAN Electric P8
[12154] Software (.zip)
ePLAN P8 Produktmakros
[12155] Paraly SW 111
Parameterization Software
for P32x00 via IrDA Interface

Notre service

Utilisé dans les processus ou les applications

Technologie d’interface
Amplificateurs séparateurs haute tension et convertisseurs de mesure pour l’acquisition et la conversion de signaux de courant, de tension, de température, de régime, de dilatation et de résistance.

Produits apparentés

A20210 Convertisseur de température | Entrée Pt100/Pt1000, thermocouples | Boîtier de 6 mm peu encombrant
A20210 Convertisseur de température | Entrée Pt100/Pt1000, thermocouples | Boîtier de 6 mm peu encombrant
Réf. produit :

A20210

A20220 Convertisseur de mesure de jauge de déformation | Boîtier de 6 mm peu encombrant
A20220 Convertisseur de mesure de jauge de déformation | Boîtier de 6 mm peu encombrant
Réf. produit :

A20220

A20230 Convertisseur de mesure de résistance | Boîtier de 6 mm peu encombrant
A20230 Convertisseur de mesure de résistance | Boîtier de 6 mm peu encombrant
Réf. produit :

A20230

BL520 Convertisseur de température | Entrée Pt100/Pt1000, thermocouples
BL520 Convertisseur de température | Entrée Pt100/Pt1000, thermocouples
Réf. produit :

BL520

P16000 Convertisseur de fréquence d’impulsions | Découplage SIL 3 sans rétroaction des signaux des sondes de régime/de vitesse
P16000 Convertisseur de fréquence d’impulsions | Découplage SIL 3 sans rétroaction des signaux des sondes de régime/de vitesse
Réf. produit :

P16000

P16800 Speed Signal Doubler | Input speed sensor signal 10 … 33.6 V DC (max.35 V) | Safe decoupling acc. SIL4, safe transmission acc. SIL2
P16800 Speed Signal Doubler | Input speed sensor signal 10 … 33.6 V DC (max.35 V) | Safe decoupling acc. SIL4, safe transmission acc. SIL2
Réf. produit :

P16800

P32000 Convertisseur de mesure pour sonde universel | Sécurité fonctionnelle SIL 2 / SIL 3
P32000 Convertisseur de mesure pour sonde universel | Sécurité fonctionnelle SIL 2 / SIL 3
Réf. produit :

P32000

P32100 Convertisseur de température universel | Sécurité fonctionnelle SIL 2 / SIL 3
P32100 Convertisseur de température universel | Sécurité fonctionnelle SIL 2 / SIL 3
Réf. produit :

P32100

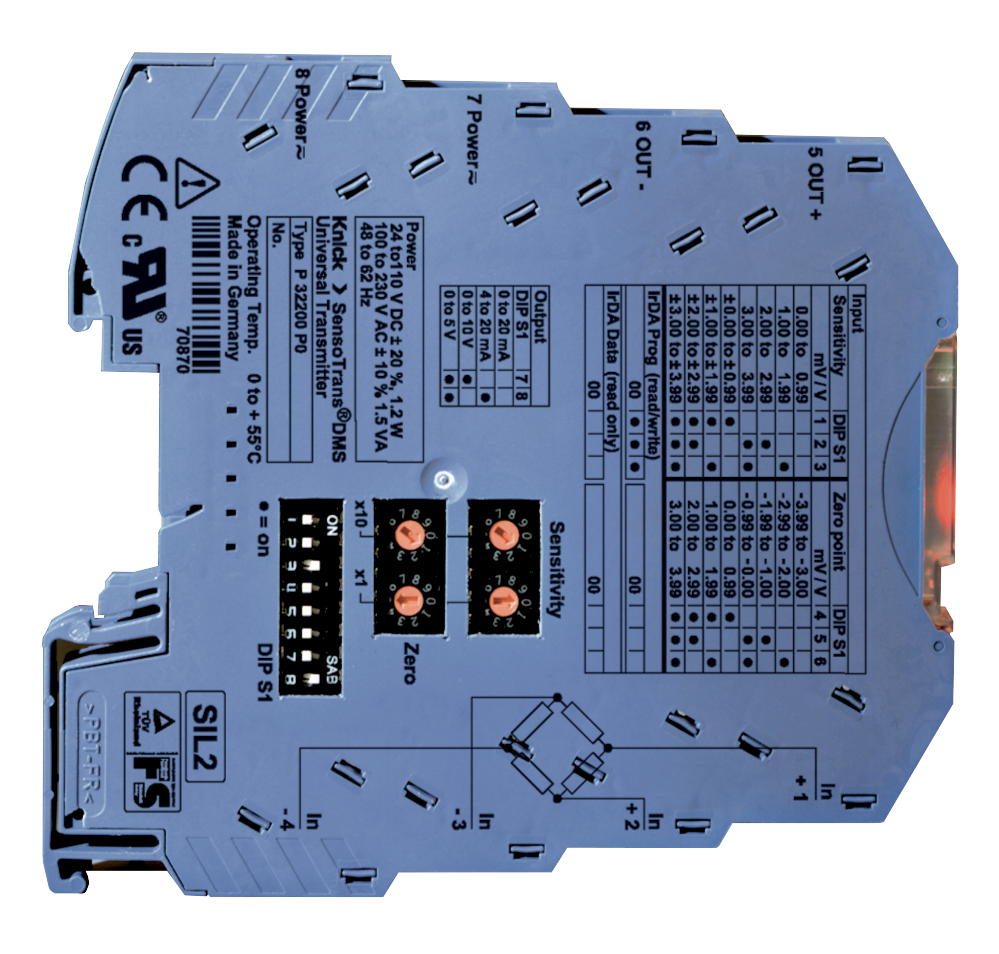

P32200 Convertisseur de mesure de jauge de déformation | Sécurité fonctionnelle SIL 2 / SIL 3
P32200 Convertisseur de mesure de jauge de déformation | Sécurité fonctionnelle SIL 2 / SIL 3
Réf. produit :

P32200

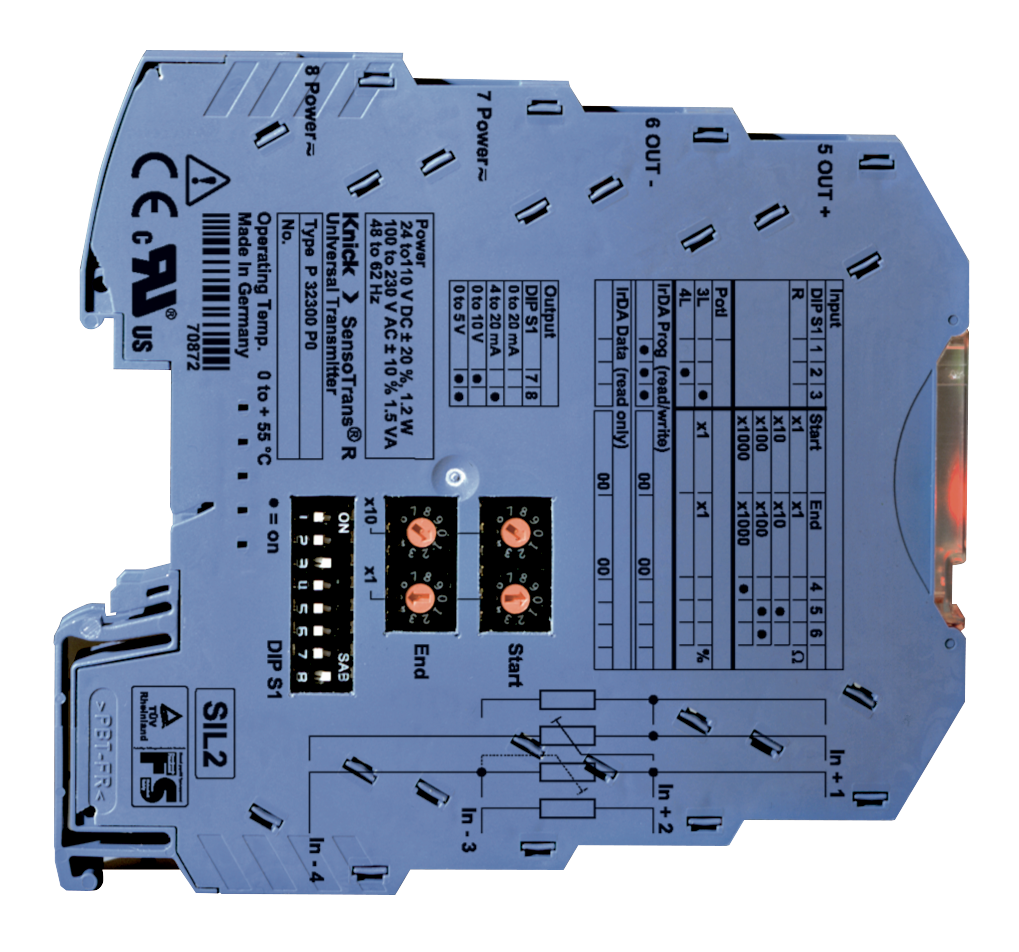

P32300 Convertisseur de mesure de résistance | Sécurité fonctionnelle SIL 2 / SIL 3
