P16800:SIL4 转速信号倍增

简化加装升级,节省新车成本

铁路车辆内外众多系统均依赖于当前速度信息。特别是制动系统和列车控制系统,这些对功能安全性要求极高的装置,必须配备相应可靠且精确的编码器和传感器。当其他应用也需要速度数据时,通常需在车轴上加装额外的旋转编码器,但空间往往有限,且安装、布线及相关认证既耗时又耗资。Knick 推出的 P16800 系列产品提供了一项独特的专利解决方案:可无反作用地从现有旋转编码器中耦合输出信号,为其他控制单元提供速度数据。

P16800 系列产品有哪些突出特点?

  • “监听”速度传感器信号,且完全不影响原始信号
  • 将速度传感器信号传输至输出端,且保持信号不失真
  • 强电气隔离特性实现系统可靠去耦
  • 支持输入信号与输出信号以 2:1、4:1 或 8:1 的比例进行分频
  • 可根据需要将电流信号转换为电压信号,或将电压信号转换为电流信号
  • 加装列车控制系统(ETCS、PTC、CBTC 等)——无需额外传感器

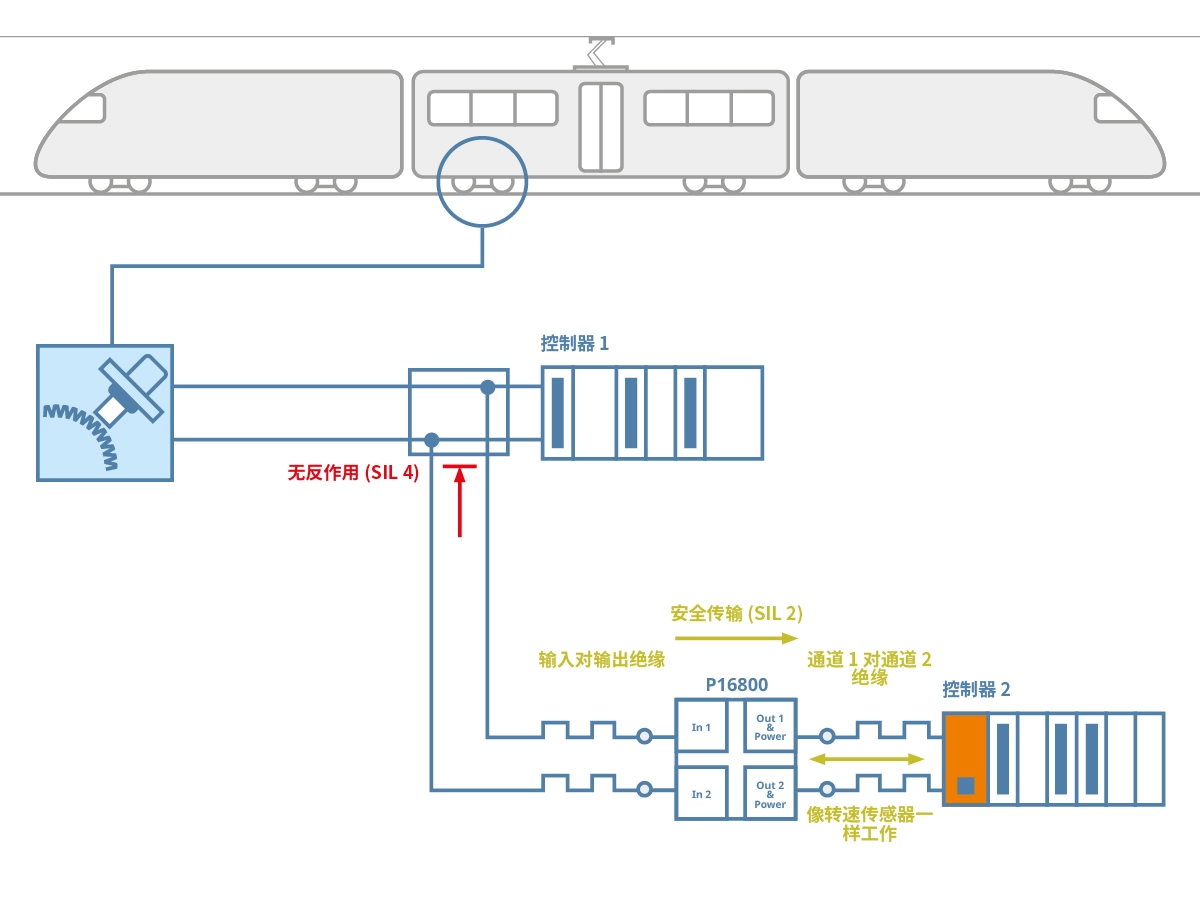

    P16800 根据 EN 50129 (SIL 4) 要求,以无反作用的方式耦合输出单通道或双通道速度传感器的信号。P16800 在其输出端提供的耦合输出信号保持原有的频率和相位,使下游控制单元将此转速信号转换器视为如同一个旋转编码器。旋转编码器信号采用电气隔离传输,并可依据需求满足 EN 50129(SIL 2)的功能安全要求。P16800 的供电方式与旋转编码器相同,由所连接的控制单元提供。为增强旋转编码器与新型控制单元的兼容性,本设备可将旋转编码器信号在电流信号与电压信号之间双向转换。

    输出频率可按 2:1、4:1 或 8:1 的比例对输入频率进行分频。P16800 不仅有效解决了轴端安装空间不足导致的旋转编码器加装难题,还能显著降低机车加装 ETCS、PTC 或 CBTC 等现代列车控制系统的工程复杂度。相较于更换多通道旋转编码器等传统方案,P16800 具有三大优势:一是认证流程简化,二是系统架构精简,三是综合成本效益提升。

    还有疑问?我们随时为您服务!
    联系我们

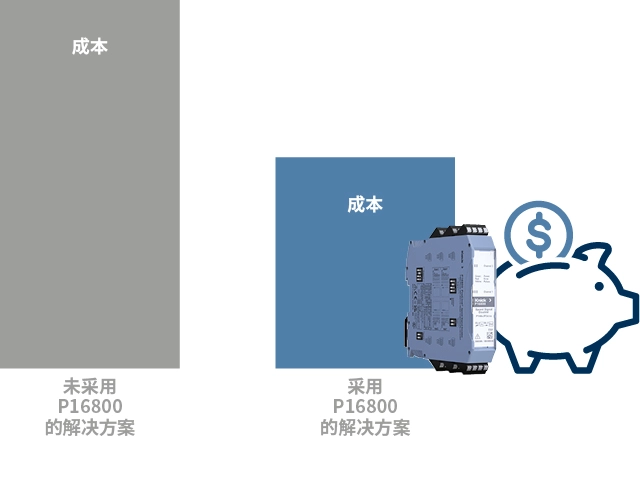

    新造铁路车辆显著降低成本,且安全性能无折损

    P16800 为铁路车辆制造商的新车开发提供了显著的成本优化潜力。该设备具备符合 SIL 4 安全等级的信号倍增功能(无反作用干扰),可减少新车所需的速度传感器数量。

    此系列产品的核心优势在于灵活性:无需软件适配即能可靠读取市场上所有主流旋转编码器的信号。同时,P16800 满足最高安全标准,并能无缝集成至现有布线屏蔽方案,显著缩短开发周期并降低安全认证成本。

    综上,该信号倍增器的经济效益显著:通过减少传感器数量,有效降低安装和维护成本,且这一优势可在铁路车辆全生命周期内持续发挥。

    Understand P16800 in less than a minute

    Brochure

    Used in Process or Applications

    直流牵引变电站和机车车辆上的电气测量;轨道车辆上速度传感器信号的转换和复制。
