Hochisolierende Messumformer für Spannungs-, Strom- und Drehzahlsignale in der Bahnindustrie

Präzisionsgeräte für die Bahnindustrie

Knick ist seit mehr als 50 Jahren ein bewährter Partner der internationalen Bahnindustrie. Mit einer außergewöhnlich hohen MTBF von 2165 Jahren (Mean Time Between Failures) bei Gleichstrom-Hochspannungswandlern, die auf Basis von realen Felddaten ermittelt wurde, hat Knick einen Maßstab für die Branche gesetzt.

Dieser Qualitätsstandard wird auch bei allen anderen Produkten für die Bahnindustrie von den über 230 Mitarbeitern in der Berliner Zentrale und in den internationalen Niederlassungen sichergestellt.

Auf dieser Basis liefert Knick zukunftsweisende Messtechnik, die die Wirtschaftlichkeit und Sicherheit im Schienenverkehr erhöht – auf der Schiene und in der DC-Bahnstromversorgung. Mit Geräten zur präzisen Messung von Strom und Spannung sowie zur isolierten Signalwandlung für den Bahnbereich demonstriert Knick eindrucksvoll „The Art of Measuring“.

Auf Schienenfahrzeugen

Unterwerke

Streckenabschnitt

Warum Knick?
Signaltrenner und Messumformer von Knick liefern die für die nachgelagerten Prozesse benötigten Signale - jederzeit störungsfrei und mit hoher Präzision. Die präzisen und robusten Geräte von Knick erfüllen die besonderen normativen und funktionalen Anforderungen der Bahnindustrie. Und Präzision bedeutet für uns auch, dass jede einzelne Produkteigenschaft perfekt auf die Messaufgabe abgestimmt ist. Denn das ist die Voraussetzung dafür, dass das Gesamtsystem seine Funktion zuverlässig erfüllen kann.

H2 [Ind] Application Description

Absatz [Ind] briefly: where can be used Knick products

In DC-Unterwerken

Spannungsmessung
Für 750 V, 1500 V und 3000 V DC-Systeme, Isolierung von bis zu 3600 V AC/DC kontinuierlich, Isolationsprüfspannung von bis zu 15 kV AC

Strommessung
Mit Shunt-Widerstand von ±30 mV, Isolierung von bis zu 3600 V AC/DC kontinuierlich, Isolationsprüfspannung von bis zu 15 kV AC

Temperaturmessung
Mit Pt100 Widerstands-Thermometer, Isolierung von bis zu 6600 V AC/DC kontinuierlich, Isolationsprüfspannung von bis zu 15 kV AC

Auf Schienenfahrzeugen

Spannungsmessung
Bis zu ±4500 V DC / ±3000 V AC, Isolierung von bis zu 4800 V AC/DC kontinuierlich, Isolationsprüfspannung von bis zu 20 kV AC

Strommessung
Mit Shunt-Widerstand von ±30 mV, Isolierung von bis zu 4800 V AC/DC kontinuierlich, Isolationsprüfspannung von bis zu 18 kV AC

Drehzahlsignale
Drehzahlsignalverdopplung, -anpassung und -isolierung, Isolierung bis zu 1000 V AC/DC kontinuierlich, Isolationsprüfspannung bis zu 5 kV AC

Broschüre Bahnindustrie

Übersicht der bahnspezifischen Anwendungen und Produktlösungen

Zugehörige Anwendungen

Hochspannungs- und Strommessung auf Schienenfahrzeugen

Knick bietet hochisolierende Messumformer für Spannungs- und Strommessungen an. Der P45000 ist der platzsparendste Hochspannungsmessumformer mit SIL 2 für die Gleichspannungsmessung an Bord aller gleich- und wechselstrombetriebenen Züge.

Geschwindigkeitssignal-Verdopplung auf dem Schienenfahrzeug

Der P16800 vereinfacht die Nachrüstung von Schienenfahrzeugen mit Steuerungssystemen durch die sichere (SIL2/SIL4) Verdoppelung von Geschwindigkeitssensorsignalen für Odometriesysteme.

Spannungs- und Strommessung in DC-Unterwerken

Unterwerke für die Gleichstromversorgung bis in den oberen einstelligen MW-Bereich und die von ihnen versorgten Netzabschnitte müssen wirksam gegen Kurzschlüsse abgesichert werden. Der Schutzmechanismus muss hohe Ströme so schnell wie möglich zuverlässig unterbrechen und die in den Kurzschluss fließende Leistung begrenzen.

Haben Sie eine Frage? Wir sind für Sie da.
Kontaktieren Sie uns

Passende Produkte

P16000 Impulsfrequenz-Messumformer | Eingang Drehzahlsensorsignal bis zu 20kHz | Sichere Entkopplung nach SIL3

Produktnummer:

P16000

P16800 Signal-Verdoppler | Eingang Drehgebersignal 10 … 33,6 V DC (max.35 V) | Sichere Entkopplung nach SIL4, sichere Übertragung nach SIL2

Produktnummer:

P16800

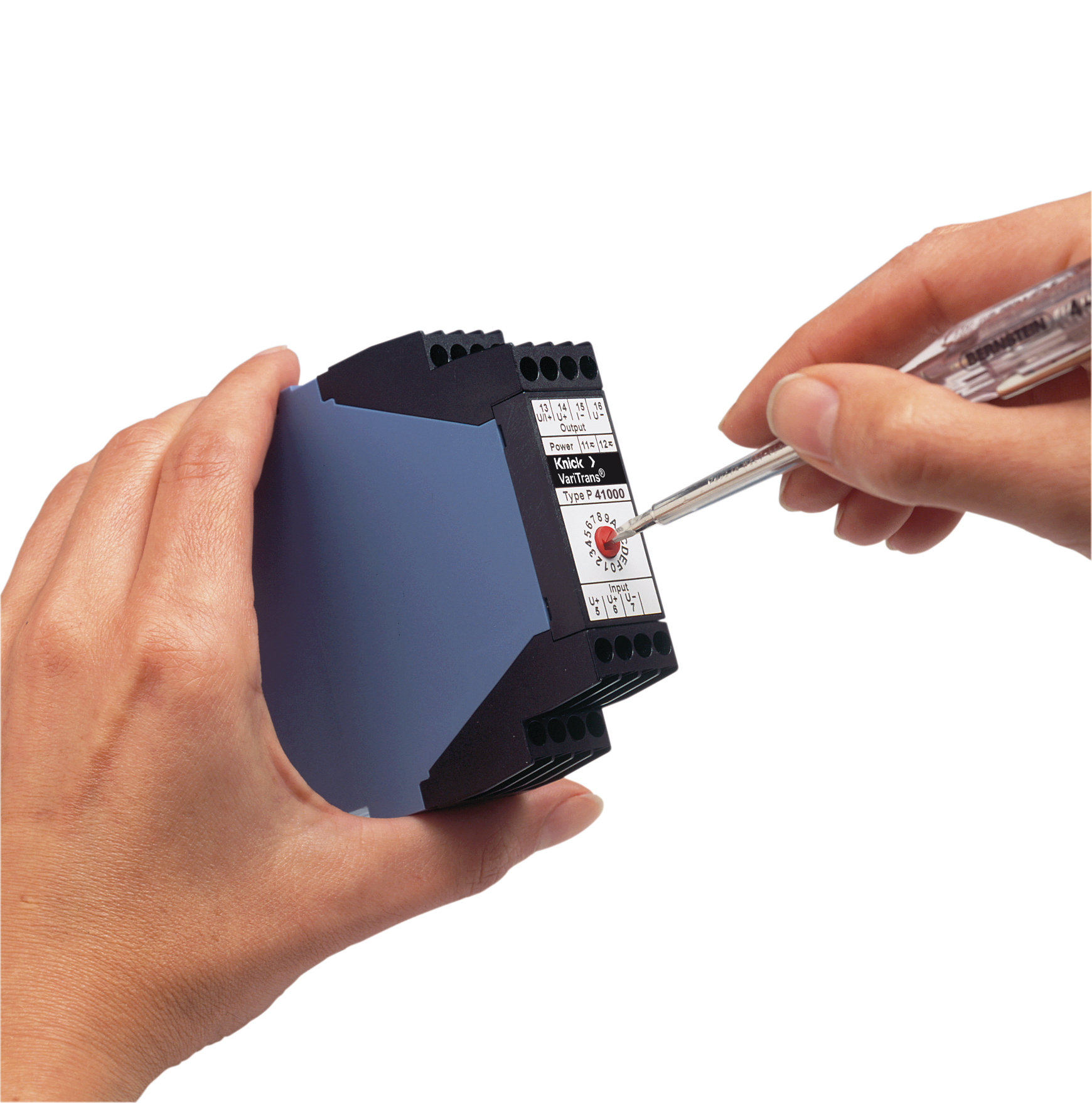

P41000 Hochspannungs-Trennverstärker | Eingang bis zu ±100 V | Hohe Isolation bis zu 3600 V

Produktnummer:

P41000

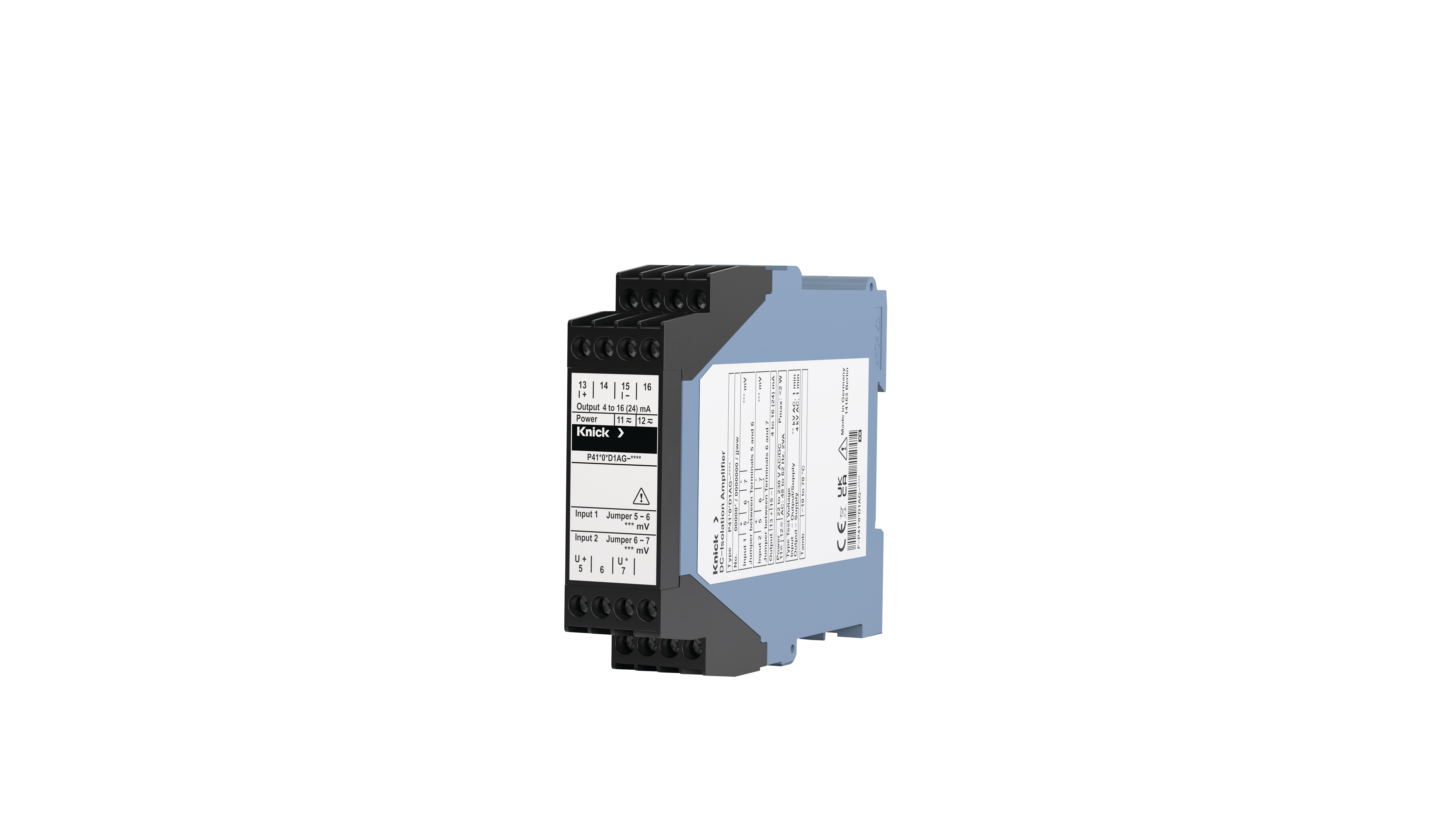

P41000AG Hochspannungs-Trennverstärker | Eingang bis zu ±120/1320 mV | Versorgungsstrom- und Überstrommessung

Produktnummer:

P41000AG

P42000 Hochspannungs-Trennverstärker | Kalibriert umschaltbar

Produktnummer:

P42000

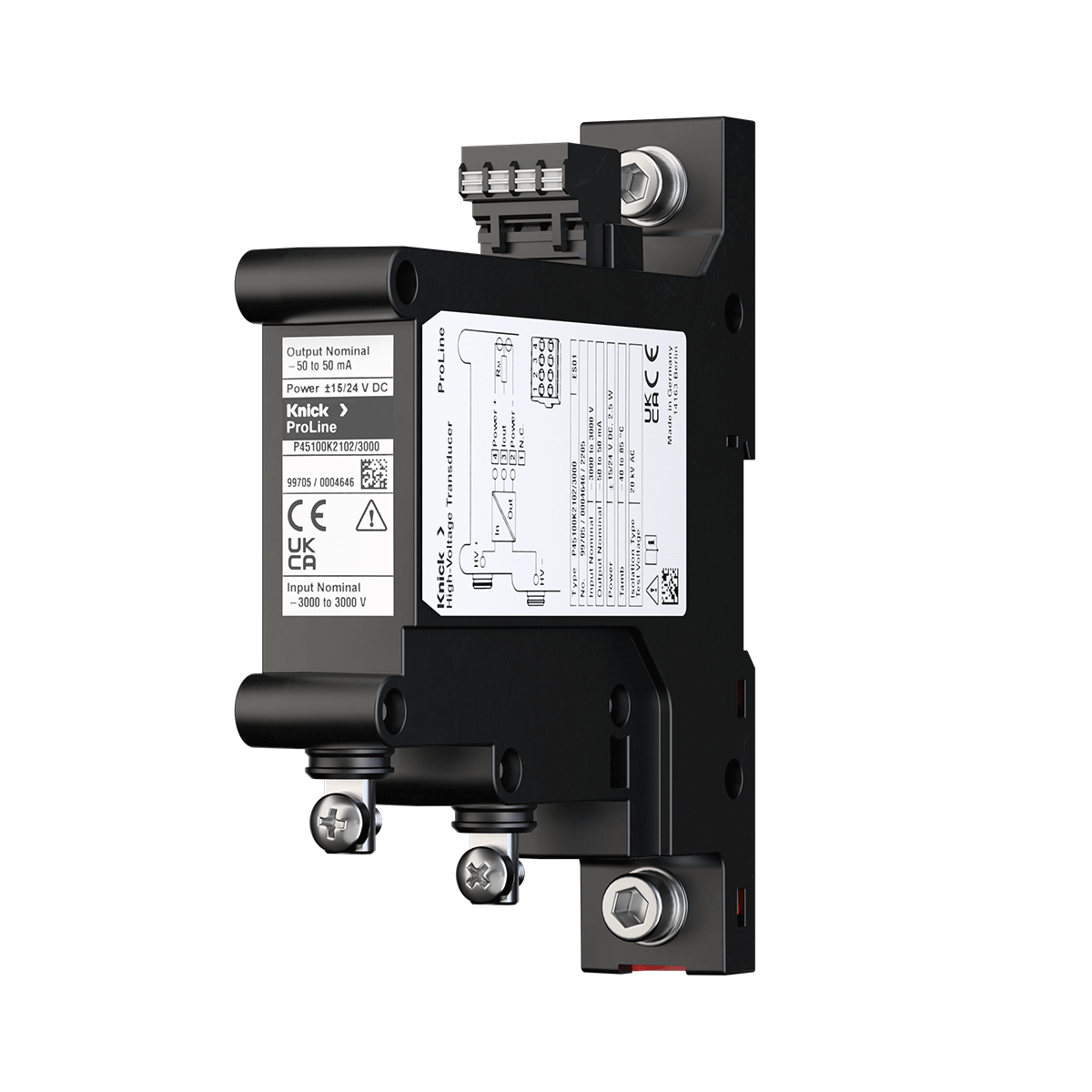

P45000 Hochspannungs-Trennverstärker | Eingang bis zu ±3000 V Übersteuerungsbereich bis zu 150% | Für den Einsatz in SIL2-Systemen, redundant in SIL3

Produktnummer:

P45000

P51000 Hochspannungs-Trennverstärker | Eingang bis zu ±125 V | Strommessung | Energiemessung

Produktnummer:

P51000

P52000 Hochspannungs-Trennverstärker | Eingang bis zu ±4800 V | Spannungsmessung | Energiemessung

Produktnummer:

P52000

P52000 VPD Hochspannungs-Trennverstärker | Eingang max. 4200 V DC oder AC Spitze | Spannungspräsenzerkennung

Produktnummer:

P52000VPD
