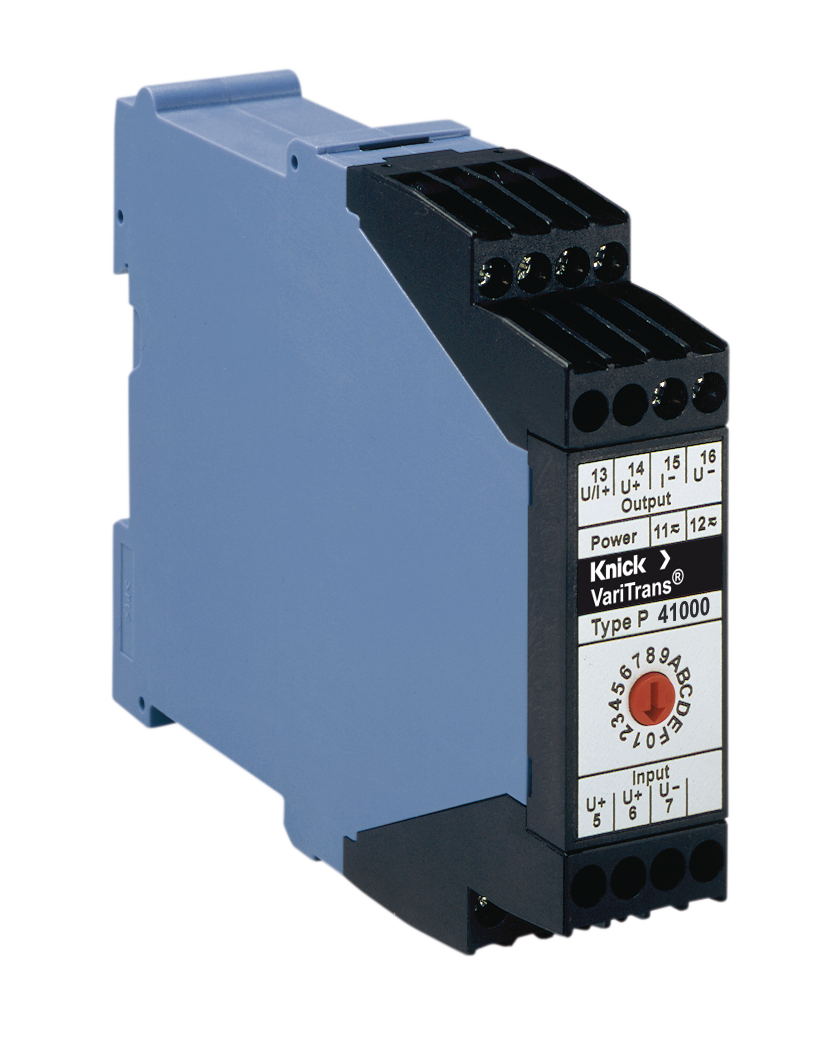

P41000 高压隔离放大器 / 测量变送器 | 已校准可切换

商品编号: P41000

用于电压转换的通用高压隔离器，例如在分流应用中，将±60 mV至±100 V电压转换为±20mA、±10 V或4 … 20 mA的外加输出信号。

用于电压转换的通用高压隔离器，例如在分流应用中，将±60 mV至±100 V电压转换为±20 mA、10 V或4 … 20 mA的外加输出信号。
新型TransShield技术支持极为紧凑的模块式外壳
工作电压最高达3600 V AC/DC
通过最高1800 V AC/DC的保护分隔防止电击，符合EN 61140标准
测试电压最高可达15 kV AC
出色的传输特性：
- 增益误差 <0.1 %
- 截止频率 >5 kHz（可实现低通滤波）
- 响应时间T90 <0.1 ms
几乎不受共模电压影响：
CMRR >150 dB
高瞬变噪声抑制能力：
T-CMRR >115 dB
极大的灵活性
- 带校准开关，最多支持16个输入/输出范围（工作电压最高可达2200 V）
- 最多16个客户定制的测量范围
- 宽范围电源20 V至253 V AC/DC
可靠的功能，即使电源不稳定
电源连接错误不会导致设备受损
可切换型号减少了版本的类别，从而节省储存成本
真空封装，结实耐用
适合最高3000 V DC的直流轨道系统
良好的机械稳定性，可在船上、列车上和汽车上工作
5年质保

P41000 隔离放大器专为测量毫伏至伏特范围内的双极性电压而设计。能够可靠地隔离输入电路的高电位。其隔离距离能够承受最高达3600 V AC/DC的永久性电压和最高达20 kV的快速瞬态电压。依据EN 61140标准在输入输出和电源间实施保护性隔离，从而实现电击保护。采用专门设计，适合利用分流电阻测量电流。

Stack and String Voltage Measurement in Electrolyzers and Fuel Cells

9月 2024

Interface Technology

Hydrogen

Voltage, current and temperature measurement in electrolyzers with P40000 series high voltage transducers

more...

我们期待您的来信
联系我们

技术细节

AC/DC 电位隔离:	最高 3,600 V
工作环境温度:	–10 ... 70 °C

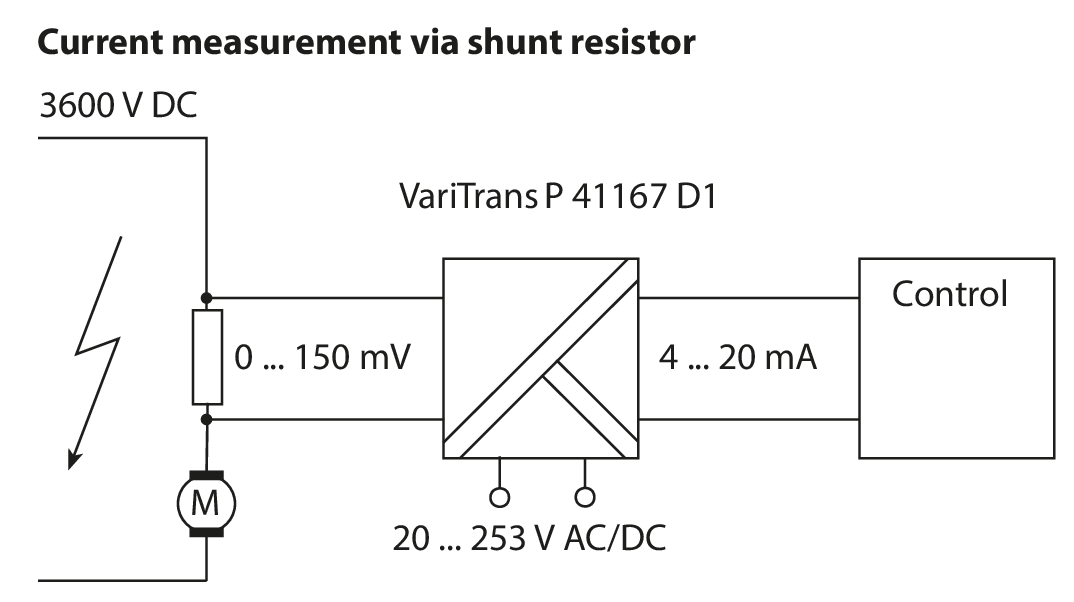

功能:	通过高电位分流电阻测量电流
输入:	0 ... (±)50 mV 至 0 ... (±)100 V
输出:	0 ... (±)10 V, 0 ... (±)20 mA, 4 ... 20 mA, 峰值或 TRMS 值
最小测试电压:	10/15 kV AC
电源:	22 ... 230 V AC/DC
截止频率:	截止频率 5 kHz，可按要求提供更低的截止频率

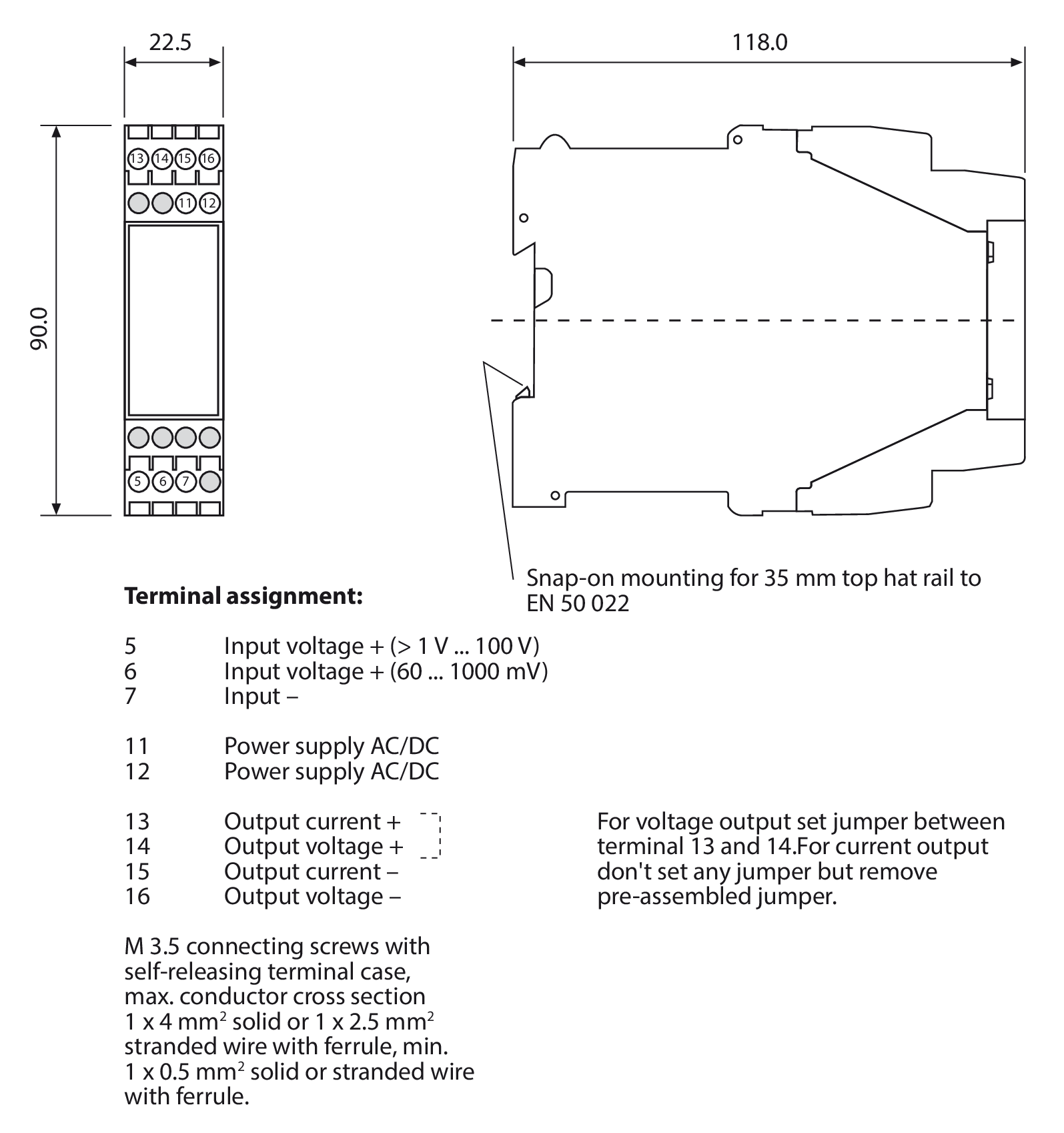

尺寸（宽 x 长 x 高）:	22.5 x 90 x 118 mm
特点:	可切换（16 个输入/输出信号组合）或定制规格 , 基于现场数据，平均无故障时间 MTBF 长达 2,165 年
标准:	UL 347
产品类别:	高压隔离放大器
