Stabilizzazione della tensione nella rete di alimentazione
Keyfacts Processs/Application H2
Sector
[App]
Application
Measured Parameter
Key Requirements
Protezione dei dispositivi STATCOM dalle correnti di cortocircuito
Nel corso della transizione energetica, le grandi centrali elettriche convenzionali vengono gradualmente scollegate dalla rete. Il loro spegnimento lascia un vuoto nella fornitura di potenza reattiva, uno strumento importante per stabilizzare la tensione di rete. Attualmente questo compito è svolto, tra l’altro, dagli impianti STATCOM, in grado di compensare rapidamente le variazioni.
Tuttavia, una regolazione affidabile della tensione è possibile solo se l’impianto è protetto in modo efficace dalle correnti di cortocircuito. A tal fine sono necessari amplificatori di isolamento che trasmettano i valori misurati in modo preciso e in pochi microsecondi ai sistemi di sicurezza.
Una tecnologia fondamentale per le moderne reti di alimentazione
Gli STATCOM (Static Synchronous Compensators) sono impianti di compensazione elettronici che consentono di stabilizzare la tensione nella rete di alimentazione. La compensazione delle oscillazioni di tensione avviene, a seconda delle necessità, tramite l’assorbimento o l’alimentazione di potenza reattiva. Se la tensione di rete diminuisce, l’impianto alimenta potenza reattiva capacitiva nella rete; se la tensione di rete è superiore a quella dello STATCOM, il dispositivo assorbe potenza reattiva induttiva.

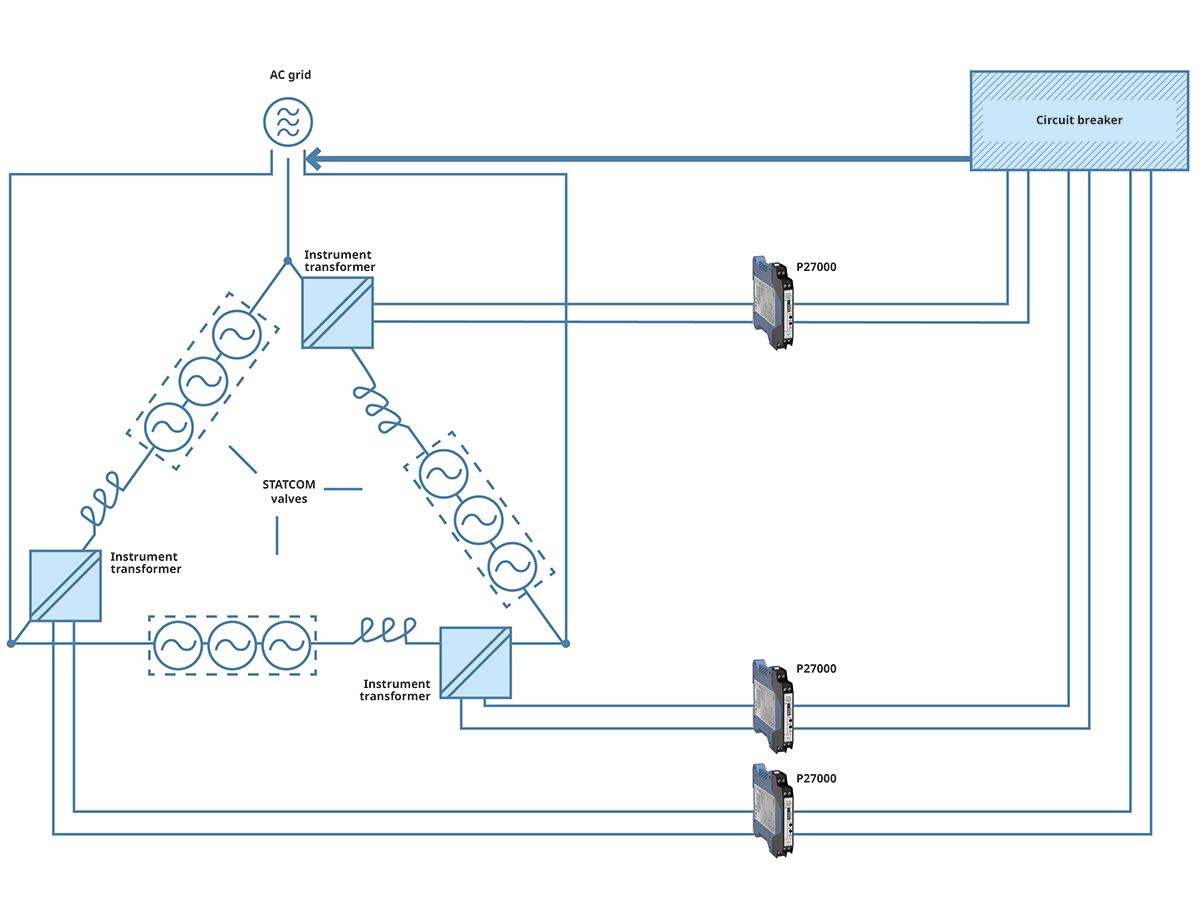

In caso di cortocircuito nella rete di alimentazione, l’alimentazione di corrente alle valvole STATCOM viene immediatamente interrotta. Senza questo meccanismo di protezione, l’elettronica di potenza dell’impianto potrebbe subire danni e influire negativamente sulla regolazione della tensione nella rete. Il monitoraggio della corrente tramite amplificatori di isolamento reattivi su ciascuna delle tre fasi del sistema garantisce un’elevata disponibilità degli impianti STATCOM.
Perché Knick?
Con 480 campi di misura commutabili in modo calibrato e un alimentatore ad ampio spettro per tutte le tensioni di alimentazione comuni, il P27000 è considerato il “multimetro” tra gli amplificatori di isolamento. La serie garantisce una trasmissione del segnale praticamente perfetta e senza distorsioni grazie a un errore di guadagno < 0,08 % e a un’elevata frequenza di taglio di 10 kHz o, come nell’applicazione, di 20 kHz. Inoltre, gli amplificatori di isolamento sono dotati di morsetti a vite innestabili per un montaggio semplice e veloce e presentano un tipo di custodia compatto.
Protezione ottimale contro le correnti di cortocircuito con l’amplificatore di isolamento P27000 di Knick
Gli amplificatori di isolamento della serie P27000 si sono dimostrati la soluzione ottimale per i produttori di STATCOM. Grazie a un’elevata frequenza di taglio di 20 kHz, i dispositivi sono in grado di elaborare anche segnali di ingresso soggetti a rapide variazioni. Con un errore di guadagno < 0,08 % e un tempo di risposta T90 < 70 μs, i valori misurati vengono trasmessi al disgiuntore di protezione quasi senza ritardi.
La rapida elaborazione dei segnali non solo protegge i componenti dello STATCOM, ma consente anche ai produttori di impostare limiti di sovracorrente più elevati, ottimizzando di conseguenza il dimensionamento dei propri prodotti.
