Convertisseur haute tension avec certification SIL et sortie de signal normalisé (4 … 20 mA)
Mesurer les hautes tensions des applications industrielles en respectant la sécurité fonctionnelle
De la production d’hydrogène aux systèmes de stockage d’énergie en passant par les bancs d’essai, les applications aux exigences de sécurité accrues requièrent une surveillance de la tension fiable. De plus, un environnement à tensions élevées nécessite une excellente isolation électrique. C’est précisément là qu’intervient le P45000 de Knick, sans faire de compromis en matière de sécurité fonctionnelle ni de précision.

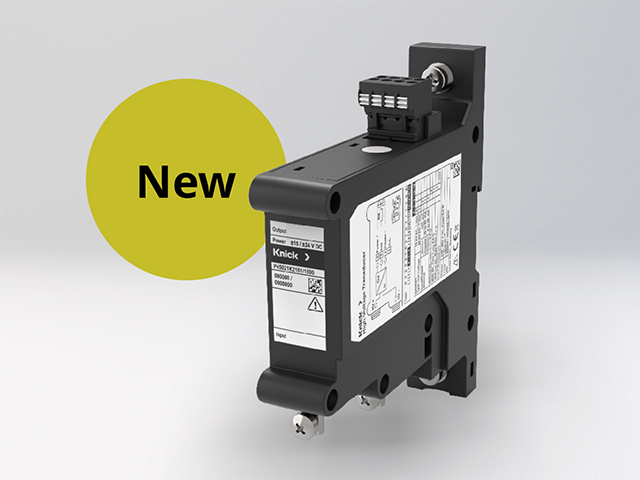

Aperçu de la flexibilité et du design compact de la série P45000
En quoi se distingue la série P45000 ?
Une solution pérenne pour répondre aux exigences croissantes d’une infrastructure énergétique moderne

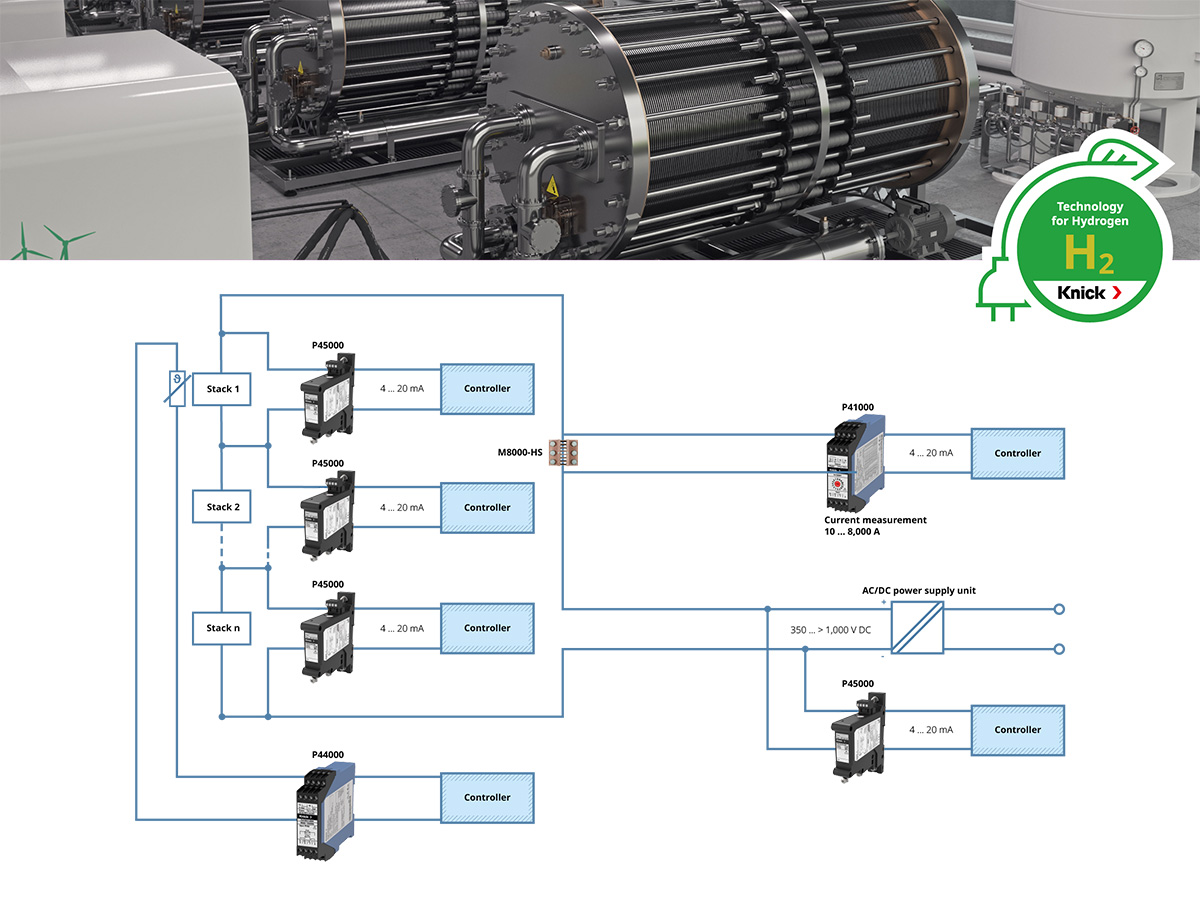

Les convertisseurs haute tension P45000 certifiés conformes au niveau SIL 2 (SIL 3 en redondance) associent une isolation renforcée jusqu’à 4 800 V CA/CC selon UL 347A à des mesures des tensions nominales précises allant jusqu’à 3 000 V CC. Il est ainsi possible, par exemple, de mesurer les tensions des stacks et des strings d’électrolyseurs en respectant la sécurité fonctionnelle (voir ci-dessous).

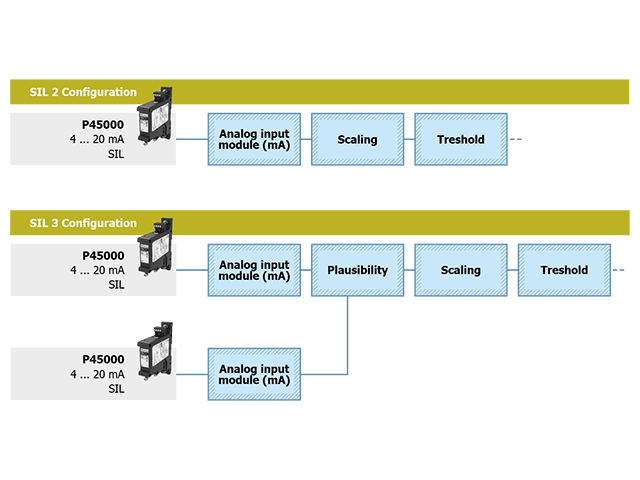

Les P45000 enregistrent de manière fiable même les plus petites variations de tension et les mesures réalisées en redondance minimisent les sources d’erreur. Dans le domaine des hautes tensions, les exploitants d’installations gagnent à utiliser des convertisseurs de mesure qui permettent la désactivation de sécurité des machines et des installations conformément à la norme CEI 61508. L'isolation renforcée jusqu’à 4 800 V protège des grandes différences de potentiel. De plus, les convertisseurs de mesure de la série P45000 n’ont pas besoin d’être recalibrés à aucun moment de leur durée de vie. Cela permet d’économiser du temps, de l’argent et évite de devoir interrompre le fonctionnement de l’installation.
Avez-vous encore des questions ? Nous sommes à votre disposition !
Contactez-nous
De nouvelles fonctions pour une technique éprouvée
La série P45000 offre une flexibilité maximale : Sa sortie de signal analogique (4 … 20 mA) assure une large compatibilité avec les commandes industriels pour la désactivation de sécurité des machines et des installations en cas de défaillance. Grâce à sa combinaison d’une sortie de signal normalisé et d’une certification SIL, il est possible de mesurer des (hautes) tensions dans un environnement à potentiels élevés.
Ces convertisseurs de mesure avec l’excellente isolation ainsi que leurs multiples possibilités d’installation dans un espace restreint ont quant à eux déjà fait leurs preuves : Selon les besoins, les P45000 peuvent être montés à l’horizontale, à la verticale ou empilés en cas de mesure redondante, ou encore être juxtaposés sur un rail DIN de 35 mm. Les parois de séparation optionnelles entre les convertisseurs de mesure prolongent les distances de dégagement entre les raccords adjacents et évitent les erreurs lors du montage des cosses à plage ronde. En cas d’espace particulièrement restreint, Knick propose un modèle P45000 avec connexion haute tension des câbles encapsulée en usine qui permet de supprimer les distances de dégagement et de contamination.
