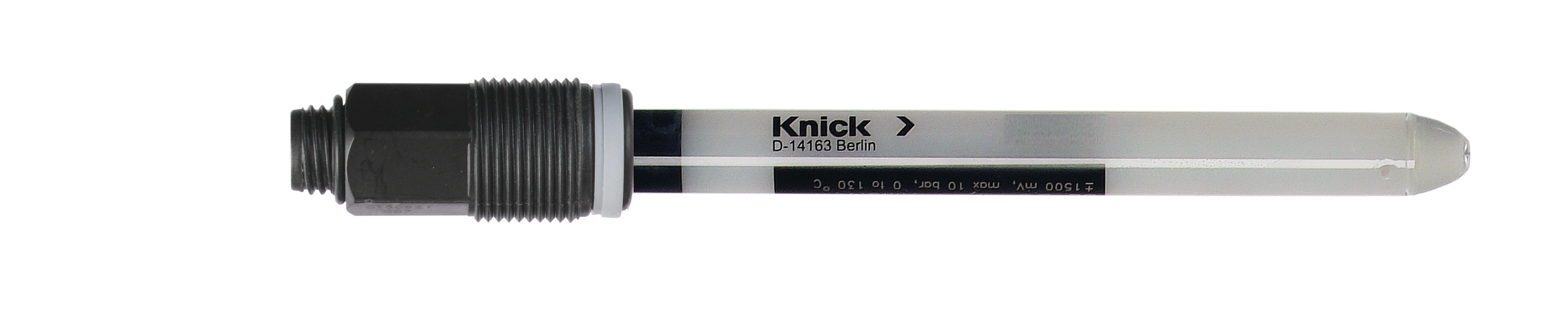

SE564 ORP Sensor | Coax (S8) | 120 mm | Ex | For highly contaminated media with pressure fluctuations

Description

SE564 ORP Sensor | Coax (S8) | 120 mm | Ex | For highly contaminated media with pressure fluctuations

Électrode redox robuste, très fiable et très précise.

  • Électrolyte polymère
  • 2 diaphragmes perforés, coincement impossible
  • Pour les eaux usées industrielles
  • Adapté aux process contenant des solvants

Électrode redox robuste, conçue pour les milieux soumis à d’importantes charges subissant des variations de pression. L’électrolyte à polymère moderne du système de référence garantit des mesures stables à long terme.

Le double diaphragme perforé empêche le système de référence de se coincer, même dans des eaux usées contenant des substances solides.

Applications
Applications industrielles, colorants, réactions de précipitation, milieux souillés

Nous attendons avec impatience votre réponse!
Nous Contacter

Détails techniques

Composition de l’électrode de mesure: Platine
Diaphragme: Perforé (2x)
Longueur : 120 mm
Plage de mesure: ± 1500 mV
Pression relative: 0 … 10 bar
Protection contre les explosions: Ex
Raccordement process: PG 13,5
Sonde de température: NTC 30 kΩ
Système de référence: Ag/AgCl, électrolyte polymère
Température: 0 … 130 °C
Tête enfichable: DIN Koax (S8)

Téléchargements

Manuals

[13194] Manuel utilisateur
SE564X/*-NMSN | SE564X/*-NS8N
Version 06
[17411] User Manual
SE564X/*-NMSN
incl. Ex Approval Japan (JPEx DEK19.0046X)
Version 05

Brochures

[13395] Brochure
Sondes - Pour la mesure du pH/redox, de la conductivité et de l’oxygène. Numérique et analogique.

Fiches techniques

[13204] Fiche technique
Sonde redox SE564 Memosens (S8)
Description du produit | Caractéristiques techniques | Gamme de produits

Certificats

[14407] EU Declaration of Conformity
No. EU210706H | 2021-07-06
Sensors | Types SE 5**X/*-*VP* + SE 5**X/*-*S8*
[14412] EU Type-Examination Certificate (DE)
Nr. PTB 14 ATEX 2004 | 2018-11-26
Sensoren | Typen SE 5**X/*-*VP*, SE 5**X/*-*S8*
[14155] Declaration of Compliance 2.1 (DE, EN)
according to EN 10204 | gemäß EN 10204
