P43000 Hochspannungs-Trennverstärker / Messumformer | Kalibriert umschaltbar

Description

P43000 Hochspannungs-Trennverstärker / Messumformer | Kalibriert umschaltbar

Universeller Hochspannungs-Trennverstärker. Eingangsströme bis IE = 5 A.

  • Universelle Hochspannungs-Trennverstärker
    zur Wandlung von Eingangsströmen bis 5 A in eingeprägte Ausgangssignale ±20 mA, ±10 V oder 4 … 20 mA.
  • Neue TransShield-Technik
    ermöglicht extrem kompakte Anreihgehäuse
  • Arbeitsspannungen bis 3600 V AC/DC
  • Schutz gegen gefährliche Körperströme
    durch Sichere Trennung gemäß DIN EN 61140 bis 1800 V AC/DC
  • Prüfspannungen bis 15 kV AC
  • Hervorragende Übertragungseigenschaften:
    • Verstärkungsfehler < 0,3 %
    • Grenzfrequenz 5 kHz (Tiefpassfilter / niedrigere Grenzfrequenz auf Anfrage)
    • Anstiegszeit T90 ca. 110 µs
  • Außerordentlich große Flexibilität durch
    • Kalibrierte Umschaltung von bis zu 16 Ein-/Ausgangs-Bereichen (bis 2200 V Arbeitsspannung)
    • Bis zu 16 kundenspezifische Messbereiche
    • Weitbereichsnetzteil 20 V bis 253 V AC/DC
  • Sichere Funktion
    auch bei instabiler Versorgung
  • Keine Zerstörung
    bei irrtümlich falscher Netzspannung
  • Umschaltbare Typen
    verringern Variantenvielfalt und dadurch Lagerkosten
  • Unempfindlich
    durch Vakuumverguss
  • Mechanisch stabil
    für Betrieb auf Schiffen, Schienen- und Landfahrzeugen
  • 5 Jahre Garantie

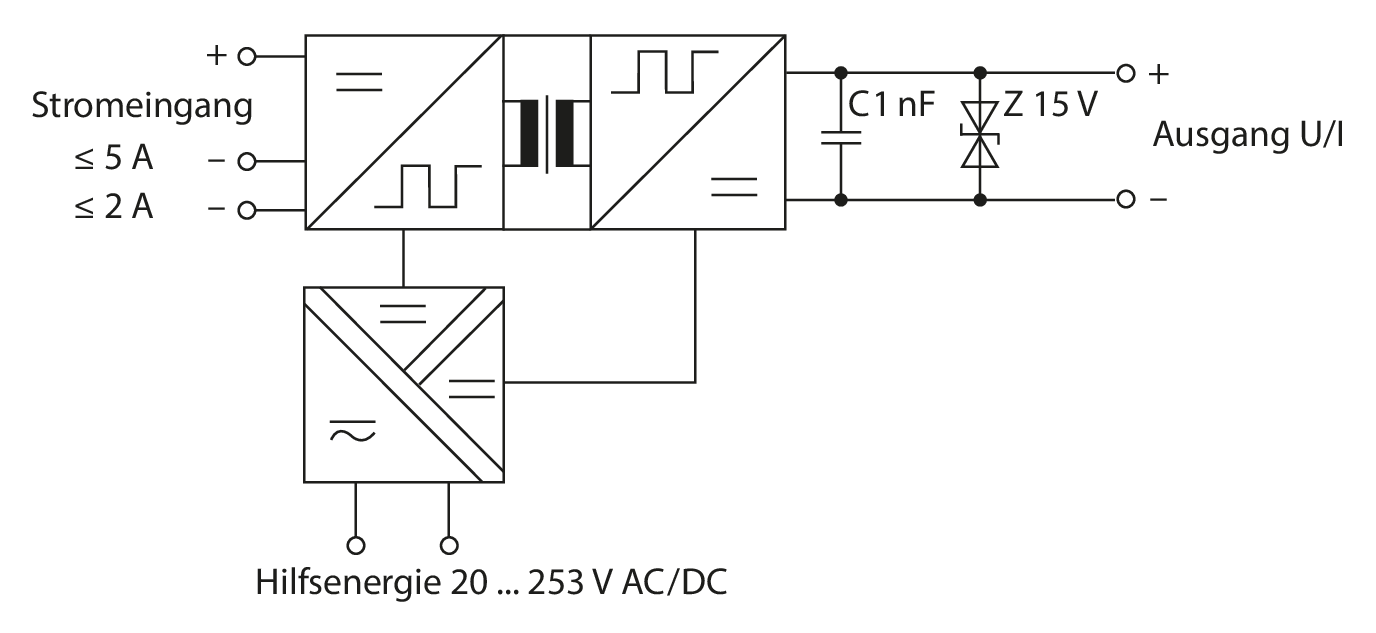

Die Trennverstärker P43000 sind für direkte Messungen von Strömen bis 5 A (DC) konzipiert. Sie trennen die hohen Potentiale des Eingangskreises sicher ab.

Die Trennstrecken sind für hohe Dauerspannungen bis 3600 V AC/DC und transiente Überspannungen bis zu 20 kV ausgelegt. Schutz vor gefährlichen Körperströmen ist durch Sichere Trennung nach DIN EN 61140 vom Eingang zum Ausgang und zur Hilfsenergie gegeben.



Wir freuen uns auf Ihre Kontaktaufnahme!
Kontaktieren Sie Uns

Technische Daten

Ausgang: 0 ... (±)10 V, 0 ... (±)20 mA, 4 ... 20 mA, Spitzen- oder TRMS-Werte
Potentialtrennung AC/DC: bis zu 3.600 V
Funktion: Messung von Strömen auf hohem Potential
Eingang: 0 ... (±)0,1 A bis zu 0 ... (±)5 A
Prüfspannung: 10/15 kV AC
Spannungsversorgung: 22 ... 230 V AC/DC
Grenzfrequenz: Grenzfrequenz 5 kHz, niedrigere Grenzfrequenz auf Anfrage
Betriebsumgebungstemperatur: –10 ... 70 °C, –40 ... 75/85 °C
Abmessungen (B x L x H): 45 x 90 x 118 mm (D2)
Besondere Merkmale: Außergewöhnlich hohe MTBF von 2.165 Jahren, basierend auf Felddaten, Umschaltbare oder kundenspezifische Ausführungen
Produktkategorie: Hochspannungs-Trennverstärker

Downloads

Betriebsanleitungen

[17381] Betriebsanleitung
P43000 - Hochspannungs-Trennverstärker
Version 06

Broschüren

[14160] Broschüre
Produktübersicht Interface-Technik

Datenblätter

[1513] Datenblatt
VariTrans P 41000, P 42000 (inkl. D2), P 43000
Produktbeschreibung | Technische Daten | Lieferprogramm

Zertifikate

[11463] EU Declaration of Conformity (DE, EN, FR)
Series VariTrans P4x000 (D*-nnnn/D*AG-nnnn/D*TRMS-nnnn)
No. EU221209A | 2023-11-29
[12071] Certificate of Compliance (UL)
P41000, P42000, P43000, P44200, P51000, P52000
MOTOR CONTROLLER ACCESSORIES OVER 1500 VOLTS
No. UL-US-L356768-11-22503102-1 | 202406-28
[14140] Quality Report (MTBF)
Document No. TX180416A
Failure Rate of Series P40000

Software

[11876] Knick Produktmakros (.pdf)
ePLAN Electric P8
[12154] Software (.zip)
ePLAN P8 Produktmakros

Unser Service

Verwendet in Verfahren oder Anwendungen

Hochspannungstrennverstärker und Messumformer für die Erfassung und Umwandlung von Strom-, Spannungs-, Temperatur-, Drehzahl-, Dehnungs- und Widerstandssignalen.
