Im Prozess
Automatische pH-Messung

Sie haben gerade einen Schritt in die Zukunft getan. Wie Sie besser als jeder andere wissen, ist die digitale pH-Messung ein wesentlicher Aspekt Ihrer industriellen Prozesse, bei denen die Aufrechterhaltung genauer pH-Werte für die Produktqualität, die Prozesseffizienz und die Einhaltung gesetzlicher Vorschriften von entscheidender Bedeutung ist.

Die Einführung digitaler pH-Messgeräte und -Sensoren hat die Art und Weise, wie der pH-Wert überwacht und gesteuert werden kann, bereits revolutioniert. Dennoch bleiben Herausforderungen bestehen, wie z. B. chemisch sehr aggressive Medien, die die Lebensdauer der Sensoren verkürzen, oder die Notwendigkeit, Verschmutzungen zu vermeiden, um kontinuierlich verlässliche Messwerte zu erhalten. Eine gründliche Reinigung und Kalibrierung der Sensoren ist daher unerlässlich. Dies kostet Zeit und Ressourcen.

Mit unserem Sensorwartungssystem cCare bieten wir Ihnen eine Lösung zur vollständigen Automatisierung Ihrer pH-Messstellen.



Willkommen in der Welt der vollautomatischen digitalen pH-Messung von Knick!

cCare - System für vollautomatische Sensorwartung

Unsere wegweisende Lösung cCare revolutioniert die Pflege von pH-Sensoren. Die vollautomatische Reinigung und Kalibrierung von Sensoren mit cCare bringt viele Vorteile für die industrielle pH-Messung: hochgenaue Messwerte, lückenloses Datenmanagement und damit höchste Sicherheit. Darüber hinaus senken Sie Ihre Wartungskosten und steigern so die Wirtschaftlichkeit Ihrer Produktionsanlagen.

Mit cCare ausgestattete pH-Messstellen liefern zuverlässig Daten direkt in Ihr Prozessleitsystem, fördern die Digitalisierung und optimieren Prozesse und Produktqualität. Dabei steht cCare nicht nur für Effizienz in der Prozessindustrie, sondern auch für Sicherheit für Mensch und Umwelt.

null
cCare - System für vollautomatische Sensorwartung

Der pH-Wert spielt in der chemischen und pharmazeutischen Prozessindustrie eine entscheidende Rolle und beeinflusst die Prozesse maßgeblich. Unsere wegweisende Lösung cCare revolutioniert die Pflege von pH-Sensoren. Die vollautomatische Reinigung und Kalibrierung von Sensoren mit cCare bringt viele Vorteile für die industrielle pH-Messung: hochgenaue Messwerte, lückenloses Datenmanagement und damit höchste Sicherheit. Darüber hinaus senken Sie Ihre Wartungskosten und steigern so die Wirtschaftlichkeit Ihrer Produktionsanlagen.

Mit cCare ausgestattete pH-Messstellen liefern zuverlässig Daten direkt in Ihr Prozessleitsystem, fördern die Digitalisierung und optimieren Prozesse und Produktqualität. Dabei steht cCare nicht nur für Effizienz in der Prozessindustrie, sondern auch für Sicherheit für Mensch und Umwelt.

Ablauf der Ausbildung

Protos II - Transmitter

Das Herzstück der Anlage – die zentrale Programmier- und Bedieneinheit. Unkomplizierte Navigation und Konfiguration und somit flexibel an Ihre Prozessbedürfnisse anpassbar. Analoge und digitale Kommunikationsprotokolle machen den Anschluss an Ihr Prozessleitsystem kinderleicht. Optimal ausgelegt für den Einsatz mit Memosens-Sonden.

Unical 9000 - Steuerung

Die Steuerung Unical 9000 zeichnet sich durch ein geräteübergreifendes, einheitliches Gehäusekonzept aus und bietet einen modularen Aufbau, der sich praktisch an jede Messaufgabe anpassen lässt.

Highlights:

  • Leichte Montage und Nachrüstbarkeit
  • Aufgeräumte Schlauchführung
  • Optional hygienische Ausführungen (Edelstahl, poliert, FDA-Materialien, etc.)
  • korrosionsfester Stahl gewährleisten
  • Flexibilität und vielseitige Anwendbarkeit
  • Optional Ex- Zone 1 zertifiziert

Medienadapter mit Behältern und Dosierpumpen

Wahlweise können 1-4 Reinigungs- und Kalibrierlösungsbehälter mit verschleissfreien Pumpen eingesetzt werden. Das Fassungsvermögen von 3,5 l Pufferlösung pro Behälter reicht für bis zu 140 Kalibrierungen. Ausserdem kann über das externe Ventil in der Steuerung eine zusätzliche Reinigungs- oder Spülflüssigkeit hinzugefügt werden.

Serviceschalter

Dank des zentralen Sicherheitsschalters ist das sofortige Einfahren des Sensors in die Armatur möglich. Mit Warnsignalfunktion und aktiver Rückmeldung zur aktuellen Sensorposition für eine schnelle Reaktion.

Pneumatische Wechselarmatur

Es sind sowohl Armaturen der Ceramat- wie auch SensoGate-Serien einsetzbar. Diese Wechselarmaturen bestechen besonders durch folgende Highlights:

  • Verfügbar in unterschiedlichsten Materialien, Prozessanschlüsse und Eintauchlängen
  • Einzigartige Sondenreinigung
  • Patentiertes Schliesskonzept, Primäre Abdichtung ohne O-Ringe
  • Auch für optische Sonden geeignet

Wartungskosteneinsparung

Die Messgenauigkeit von pH-Sensoren ist relevant, um Produktionsunterbrechungen oder Qualitätsmängel zu vermeiden. Die konventionelle Wartung von pH-Sensoren ist jedoch personal- und materialintensiv, insbesondere in großen Anlagen oder bei hohen Anforderungen an die Messung. Bei medienbedingtem Elektrodenverschleiß oder Diaphragmaverschmutzung sind oft tägliche Reinigungseinsätze notwendig.

cCare eliminiert den manuellen Aufwand an der Messstelle fast vollständig und reduziert so die Kosten.

Prozesssicherheit inkl. Ex-Zonen-Akkreditierung

Viele Messstellen befinden sich an Orten, die für das Personal schwer zugänglich sind. Sei es aufgrund toxischer Medien, hoher Reinheit oder einfach aufgrund großer Entfernungen. Als einzigartiges Sensorwartungssystem ist cCare mit allen Komponenten für den Einsatz in Ex-Zone 1 zugelassen. Durch den Einsatz vorkalibrierter Memosens-Sensoren garantiert cCare höchste Zuverlässigkeit, unabhängig von den Umgebungsbedingungen. Die sichere Prozessabtrennung durch Wechselarmaturen von Knick, auch während des laufenden Prozesses, verhindert effektiv und zuverlässig das Austreten von gefährlichen Substanzen für Mensch und Umwelt.

Anpassungsfähiges Allrounder-System

Die Vorteile von cCare sind vielfältig. Die Anforderungen der Kunden auch. Durch die einzigartige Modularität der Komponenten lässt sich das System auf Ihre Bedürfnisse zuschneiden. Bestehend aus einer elektropneumatischen Steuerung (Unical 9000), einer austauschbaren Armatur (Sensogate oder Ceramat), einem Memosens pH-Sensor und einem Protos Transmitter kann aus über 1000 Konfigurationen das optimale Setup gefunden werden. Diese Anpassungsfähigkeit garantiert die Effizienz von cCare.

Präzise Messdaten und Digitalisierung zur Effizienzsteigerung

Durch cCare werden Prozesse (Sensorreinigung, Kalibrierung, Messung) standardisiert. Dies führt zu hochpräzisen Messwerten und einem besseren Verständnis der Prozessabläufe. Durch die digitale Kommunikation vom Sensor bis zum Prozessleitsystem können Prozessschritte, wie z.B. die Zugabe von Rohstoffen oder Reaktionszeiten, optimiert und damit die Effizienz Ihrer Anlagen deutlich gesteigert werden. Durch das digitale Sensormanagement können Wartungseinsätze vorausschauend geplant und somit Stillstandszeiten vermieden werden.

Digitale pH-Sensoren für die automatisierte Messtelle

Die Vergangenheit war geprägt von metallischen, analogen Kontakten zwischen Sensor und Kabel. Aufgrund von Feuchtigkeit, Korrosion oder Kabelbrüchen waren Probleme bei der Messwertübertragung und der Genauigkeit an der Tagesordnung. Zudem hatten die Sensoren oft eine verkürzte Lebensdauer.
Memosens-Sensoren lösen diese Herausforderungen durch ihre induktive Steckverbindung, die selbst bei Kabellängen von bis zu 100 Metern unempfindlich gegenüber Störeinflüssen ist.

Die digitale Messwertübertragung erfolgt kontaktlos vom Sensor zum Transmitter, alle messwertrelevanten Daten werden im Sensorkopf gespeichert und verarbeitet. Die digitalen Daten werden bidirektional zwischen Sensor und Transmitter ausgetauscht und unterliegen keinen Schwankungen. Die Speicherung von Kalibrier-, Sensor- und Prozessdaten im digitalen Sensorkopf bietet viele Vorteile.

  • Vorteil 1: Das Memosens-Stecksystem garantiert absolute Dichtheit und Unempfindlichkeit gegenüber Schmutz, Korrosion und Störpotenzialen durch kontaktlose induktive Übertragung.
  • Vorteil 2: Memosens ermöglicht die Vorkalibrierung von Sensoren im Labor, erhöht die Messgenauigkeit und verlängert die Lebensdauer der Sensoren um bis zu 40%.
  • Vorteil 3: Die intelligente Memosens-Elektronik speichert kontinuierlich den Zustand des Sensors, was eine präzise Diagnose ermöglicht und für mehr Sicherheit, Effizienz und Zuverlässigkeit sorgt.
  • Vorteil 4: Detaillierte Sensordaten können über ein Busprotokoll an Ihr Prozessleitsystem übertragen werden. Die digitale Kommunikation gewährleistet somit eine lückenlose Datenaufzeichnung.
Einsatzmöglichkeiten / Applikationen

cCare kommt in unterschiedlichen Produktionsprozessen wie zum Beispiel der Biotechnologie, ChemPharma, oder Chemie zum Einsatz. Was alle Anwendungen verbindet, sind die höchsten Ansprüche an die Prozessanalyse. Überzeugen Sie sich selbst, wie cCare Ihren Prozess optimieren kann:

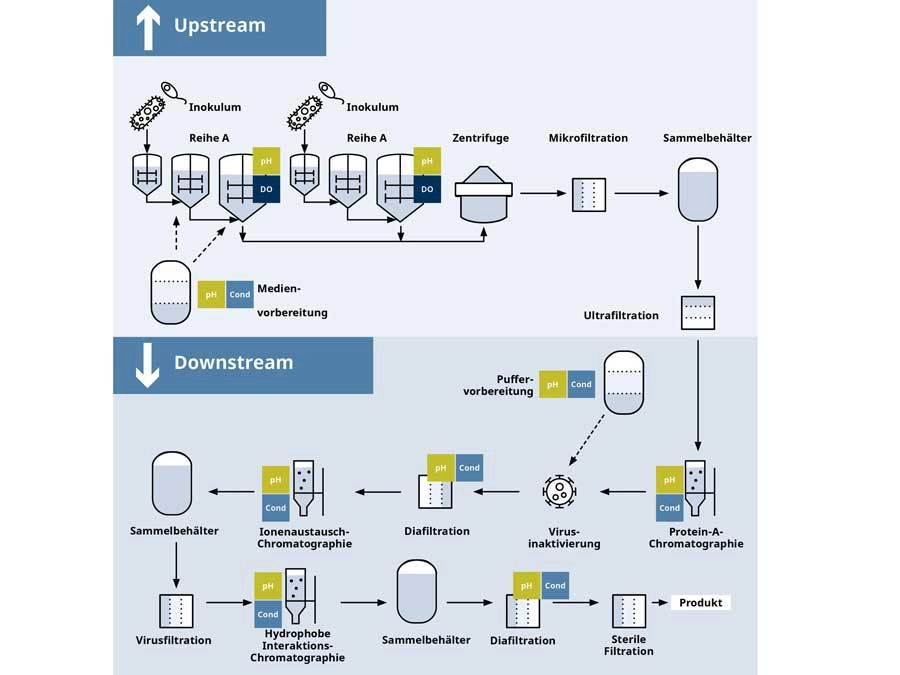

Automatisierung von pH-Messstellen im BioPharma Bereich

Jeder Schritt des biopharmazeutischen Prozesses, sowohl Upstream als auch Downstream, ist wichtig und erfordert spezifische Messtechnik zur Kontrolle der Prozessparameter. Die Automatisierung der pH-Messung mit cCare hilft, die Ausbeute zu maximieren und Prozessabweichungen oder Chargenverluste zu vermeiden.

knick-vorschau-102078_TP-EN_PA_Pharma_230922-1

Haben Sie Fragen zur Automatisierung Ihrer Messstellen oder cCare? Wir beraten Sie gern.

Knick Schweiz

Telefon: +41 62 501 00 26
Jetzt Informationen anfordern

Nicht Ihr Land? Finden Sie Ihren lokalen Partner.

Automatisch pH messen im ChemPharma Prozess

Die nasschemische Wirkstoffproduktion verändert sich stetig. Insbesondere die Anforderungen der Aufsichtsbehörden an ein lückenloses Datenmanagement und der Fachkräftemangel können Herausforderungen darstellen. Die Digitalisierung und Automatisierung der Prozessanalytik schafft hier Abhilfe.

knick-vorschau-TP-EN_PA_cCare_230515-1

Haben Sie Fragen zur Automatisierung Ihrer Messstellen oder cCare? Wir beraten Sie gern.

Knick Schweiz

Telefon: +41 62 501 00 26
Jetzt Informationen anfordern

Nicht Ihr Land? Finden Sie Ihren lokalen Partner.

pH-Messung in der Chemie Industrie automatisieren

Schwierige Prozessbedingungen und kontinuierliche Prozesse stellen in der chemischen Industrie hohe Anforderungen an Messstellen und Personal. Die Automatisierung von pH-Messstellen erhöht die Lebensdauer der Anlagen und verbessert die Sicherheit für Mensch und Umwelt.

knick-vorschau-101540_TP-EN_PA_Chemistry_21062023-1

Haben Sie Fragen zur Automatisierung Ihrer Messstellen oder cCare? Wir beraten Sie gern.

Knick Schweiz

Telefon: +41 62 501 00 26
Jetzt Informationen anfordern

Nicht Ihr Land? Finden Sie Ihren lokalen Partner.

Ihr Return of Invest
  • Automatisierte Systeme optimieren Ihr Prozessmanagement und beeinflussen direkt Betriebskosten, Prozesszeit, Sicherheit und Anwendersicherheit.
  • Mit individuellen Diagnose- und Sensorwartungseinstellungen minimieren sie Ausfallzeiten und steigern den Prozessertrag.
  • Vor der Automatisierung erforderte manuelle Sensorwartung erheblichen Zeitaufwand, besonders in Gefahrenbereichen. Automatisierung von Ausbau, Reinigung und Kalibrierung von Sensoren reduziert diese Aufwände drastisch.
  • Durch standardisierte Kalibrationsabläufe werden präzisere Messungen möglich, dadurch lassen sich Prozesse genauer fahren und die Prozessausbeute steigern.
  • Werden pH-Sonden nicht in Prozess benötigt, können diese automatisch in Regenerationslösung gelagert werden. Dies führt zu besserer Performance und längerer Lebensdauer.

Gerne quantifizieren wir die wirtschaftlichen Vorteile für Sie mit unserem ROI Kalkulator. Nutzen Sie gerne das Formular, um uns zu kontaktieren.
