P52000 Amplificatore di isolamento ad alta tensione / Trasmettitore | Commutabile in modo calibrato

Codice prodotto: P52000
Descrizione Dettagli tecnici Scaricamento Utilizzato nei processi o nelle applicazioni Post rilevanti del blog

Description

P52000 Amplificatore di isolamento ad alta tensione / Trasmettitore | Commutabile in modo calibrato

Trasmettitore ad alta tensione per la misurazione della tensione nelle applicazioni ferroviarie

  • Misurazione della tensione fino a circa 4800 V con fino a 10 intervalli di misura commutabili in modo calibrato
  • Rilevamento dei cortocircuiti
  • Monitoraggio e controllo di convertitori e motori di trazione
  • Tensione nominale di isolamento fino a 4800 V AC/DC
  • Corpo con protezione da contatto/contaminazione per un'elevata sicurezza
  • Monitoraggio del circuito di misura con funzione di autodiagnosi
  • Campi di ingresso selezionabili e segnali di uscita standard a potenziale zero per un'integrazione flessibile e semplice nel sistema
  • Alimentatore ad ampio spettro integrato
  • Resistente a condizioni difficili: temperature estreme, urti, vibrazioni e condizioni CEM gravose
  • P52000 VPD: rilevatore di tensione per il monitoraggio di tensioni comprese tra 50 e 4200 V in sottocentrali ferroviarie, impianti industriali e
  • veicoli ferroviari

Massima flessibilità grazie a un concetto innovativo del dispositivo – appositamente progettato per i veicoli ferroviari. Con alimentatore ad ampio spettro integrato e una combinazione unica di funzioni di sicurezza.

Sia le locomotive elettriche che quelle diesel-elettriche e le automotrici richiedono molteplici attività di monitoraggio e regolazione dell'energia elettrica. I sensori di tensione e di corrente utilizzati a questo scopo devono soddisfare i requisiti speciali delle applicazioni in ambito ferroviario.

Questo riguarda in particolare i requisiti relativi alla protezione antincendio, alla sicurezza elettrica e alla robustezza rispetto alle condizioni ambientali estreme, alle sollecitazioni meccaniche e agli influssi CEM.

I trasmettitori della serie P50000 sono stati appositamente progettati per essere utilizzati su automotrici e locomotive per il rilevamento dei cortocircuiti, il monitoraggio dei convertitori e dei motori di trazione, dei convertitori ausiliari e delle batterie accumulatori. La novità assoluta è costituita dall'elevato livello di flessibilità grazie agli intervalli di misura commutabili e all'alimentatore ad ampio spettro integrato.

Allo stesso tempo, i prodotti sono la scelta perfetta per l'impiego in applicazioni ferroviarie grazie alle loro numerose certificazioni e alla conformità agli standard ferroviari.

High-voltage transducer offers more safety on railway vehicles

nov 2017

Interface Technology

High-Voltage Transducer, P50000

The requirements placed on railway vehicles have increased significantly in recent years. Products for rolling stock need to ensure a higher level of functional safety than ever before.
more...

Non vediamo l'ora di ascoltarvi!
Contatto

Dettagli tecnici

Separazione del potenziale AC/DC: Fino a 4.800 V
Temperatura ambiente: –40 ... 85 °C
Funzione: Misurazione di tensioni elevate
Ingresso: 0 ... (±)100 V fino a 0 ... (±)4.800 V
Uscita: 0 ... (±)5 V, 0 ... (±)10 V, 0 ... (±)20 mA, 4 ... 20 mA
Tensione di prova: 12/18 kV AC
Alimentazione di tensione: 24 ... 230 V AC/DC
Frequenza limite: Frequenza limite commutabile a 9 kHz (P52x00) e a 10 Hz, altre frequenze limite su richiesta
Dimensioni (largh. x lungh. x alt.): 72,5 x 182 x 116 mm
Caratteristiche speciali: Diagnostica dei circuiti di ingresso/uscita e del funzionamento del dispositivo, Dieci valori di soglia per VPD parametrizzabili tramite selettore di codifica, Misurazione dell’energia (EN 50463), Per l’utilizzo sui veicoli ferroviari (EN 50155)
Standard: EN 45545-2, EN 50155:2021, EN 50463
Categoria di prodotto: Amplificatore di isolamento ad alta tensione

Scaricamento

Manuals

[13370] User Manual (DE, EN, FR)
P50000
Transducers for High Voltage and Current Measurement
Version 02

Brochure

[14160] Opuscolo
Panoramica dei prodotti Isolatori
[18014] Opuscolo
Strumenti di precisione
per l’industria ferroviaria

Schede tecniche

[13380] Data Sheet
P50000
Product Description | Specifications | Product Range

Certificati

[12071] Certificate of Compliance (UL)
P41000, P42000, P43000, P44200, P51000, P52000
MOTOR CONTROLLER ACCESSORIES OVER 1500 VOLTS
No. UL-US-L356768-11-22503102-1 | 202406-28
[13622] EU Declaration of Conformity (DE, EN, FR)
No. EU210121B | 2021-01-21
Transducer P51000, P52000
[14170] Intermediate Statement of Verification
EC Type Examination
Subsystem: Rolling Stock
Series P51x00K11, Series P52x00K11

Servizio Unser

Utilizzato nei processi o nelle applicazioni

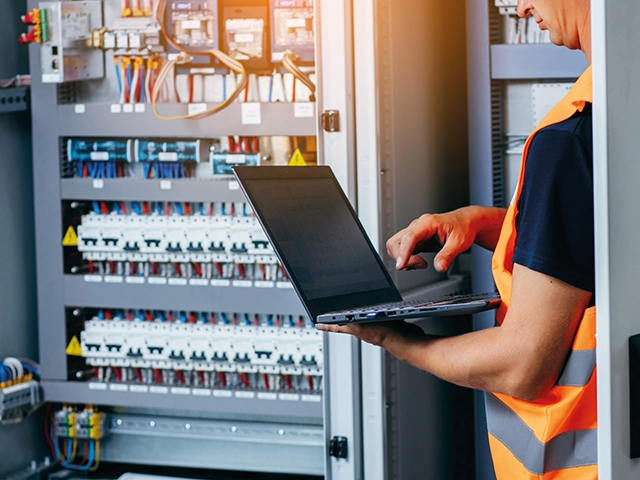

Soluzioni specifiche di settore
