Sistemi di trattamento delle acque

Le centrali termoelettriche richiedono elevati quantitativi di acqua e un robusto sistema di tubazioni per scaricare le acque reflue provenienti dai seguenti processi:

Concentrato per osmosi inversa (OI) e liquidi detergenti per osmosi inversa
Acque reflue derivanti dalla rigenerazione degli scambiatori ionici
Acque reflue provenienti dalla desalinizzazione delle torri di raffreddamento e dalla pulizia delle caldaie
Acque reflue provenienti dalla desolforazione dei gas combusti e dallo scrubbing a umido
Acque provenienti dal bacino di contenimento delle ceneri o dai depositi di carbone
Acque reflue oleose provenienti dallo stoccaggio di olio (centrali elettriche a olio combustibile)

Keyfacts dell’applicazione

Applicazione

4 applicazioni (1. Controllo del valore pH, 2. Controllo dell’ossigeno disciolto (OD/DO), 3. Controllo del valore pH, 4. Controllo di valore pH e Redox) in vari punti di misura

Settore

Trattamento delle acque reflue provenienti da vari processi

Requisiti principali

Elevata percentuale di sostanze estranee che devono essere rimosse sotto forma di sostanze solide

Requisiti normativi applicabili allo smaltimento delle acque reflue

Parametri di misura

pH, conducibilità e Redox

Misurazione nelle acque reflue e nei fanghi di cenere

Descrizione dell’applicazione

Di seguito vengono descritte le fasi tipiche del processo e i punti di misura nel pretrattamento delle acque reflue e nel controllo finale degli effluenti prima dello scarico nell’ambiente.

Applicazione 1:
le acque reflue della centrale elettrica vengono inviate al chiarificatore per essere neutralizzate con ossido di calcio. Con il tempo, questo processo crea una quantità significativa di depositi.

Applicazione 2:
dopo la neutralizzazione, le acque reflue vengono trattate in una vasca di aerazione mediante microrganismi. L’ossigeno disciolto viene misurato per monitorare l’aerazione.

Applicazione 3:
l’acqua in uscita dall’impianto di trattamento deve avere un valore pH compreso tra 6,5 e 7,5 per garantire il rispetto dei requisiti ambientali.

Applicazione 4:
il valore pH e il potenziale Redox dell’acqua nel bacino di contenimento delle ceneri devono essere compresi in un intervallo specifico per garantire che l’impianto soddisfi i requisiti ambientali.

Requisiti dell’applicazione

L’elevata percentuale di sostanze solide presenti nell’acqua rappresenta una sfida per i sensori pH che si intasano facilmente.
Lo smaltimento o lo scarico delle acque reflue sono soggetti a valori limite di legge che devono essere monitorati e documentati.

Perché Knick?
Le acque reflue contengono solitamente sostanze solide in sospensione: per queste difficili condizioni proponiamo sensori e sistemi di manutenzione dei sensori per la pulizia automatica. Inoltre, la tecnologia Memosens garantisce misurazioni prive di interferenze anche in ambienti sporchi e umidi e a grandi distanze.

Prodotti in questo campo

Sensori

Sensori analogici e sensori digitali Memosens per la misurazione di ph, Redox, conducibilità e ossigeno

SE554 Sensore pH | VP | 425 mm | Ex | Per fluidi con forza ionica molto elevata

Codice prodotto:

SE554X/4-NVPN

Campo di misura : 0 … 14 pH

Raccordo a processo: PG 13,5

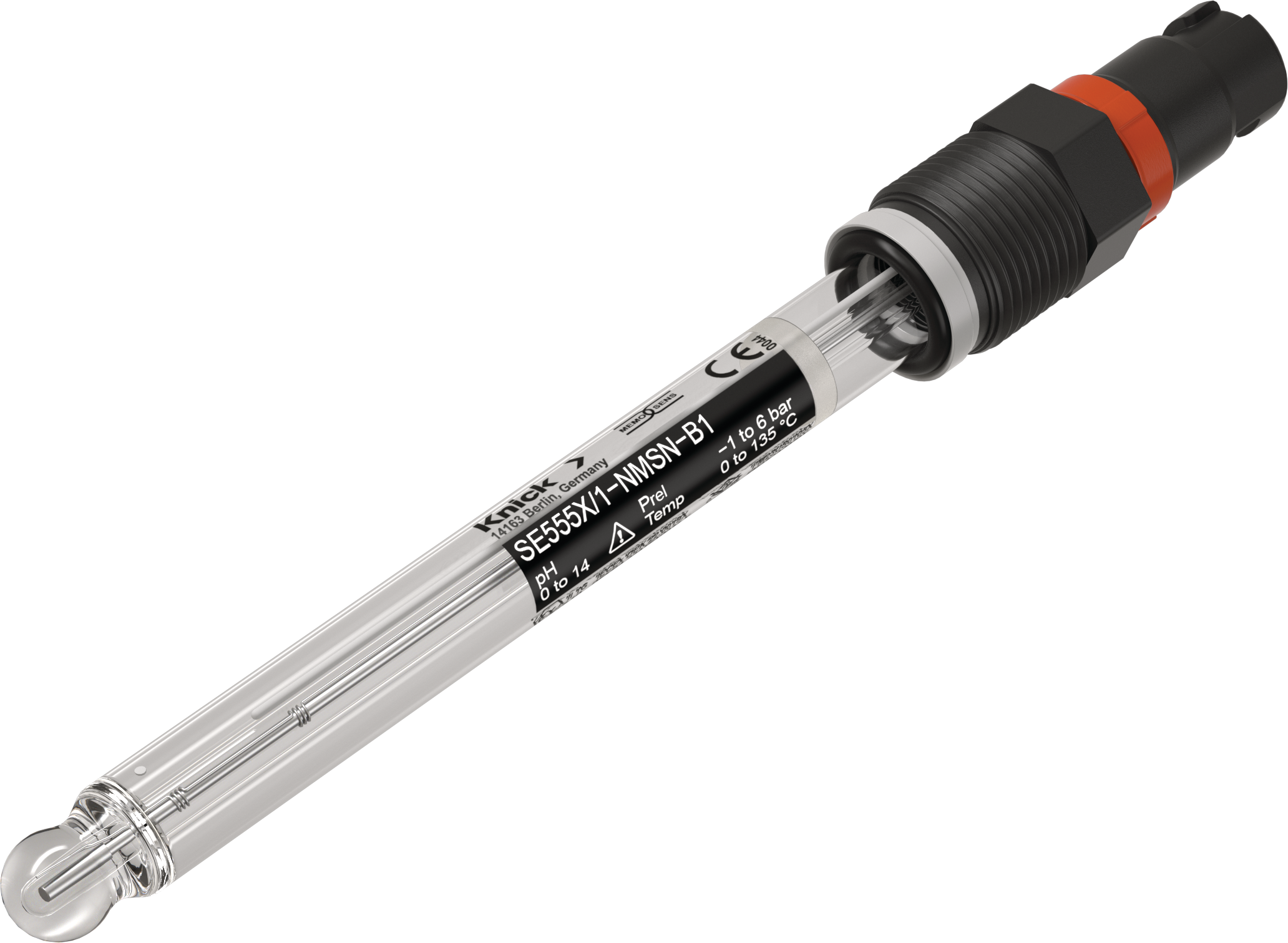

SE555 Sensore pH | VP | 120 mm | Ex | Sterilizzabile | Per fluidi aggressivi

Codice prodotto:

SE555X/1-NVPN

Campo di misura : 0 … 14 pH

Raccordo a processo: PG 13,5

SE564 Sensore Redox | Coassiale DIN (S8) | 120 mm | Ex | Per fluidi fortemente contaminati con variazioni di pressione

Codice prodotto:

SE564X/1-NS8N

Campo di misura : ± 1500 mV

Raccordo a processo: PG 13,5

Glass electrode for pH measurement SE571X/*-NMSN-B1 with Memosens

SE571 Sensore pH | Memosens | 120 mm | Ex | Per applicazioni complesse dell’industria chimica

Codice prodotto:

SE571X/1-NMSN-B1

Campo di misura : 0 … 14 pH

Raccordo a processo: PG 13,5

SE740 Sensore di ossigeno ottico | M12 (8 pin) | 120 mm | Per aree con alti requisiti igienici

Codice prodotto:

SE740/1

Campo di misura : DO: 4 ppb … 25 ppm, pO₂: 0,1 ... 600 mbar

Raccordo a processo: PG 13,5

Settori industriali interessati e applicazioni in questo campo

Energia

Nelle centrali elettriche, l’acqua viene utilizzata in molti processi con requisiti completamente diversi, ad esempio per la generazione di vapore, il raffreddamento e la depurazione dei gas combusti.

Sistemi di scambio ionico

Misurazione del valore pH, dell’ossigeno disciolto e della conducibilità nell’acqua di alimentazione caldaie, nel vapore e nella condensa delle turbine a gas a ciclo combinato delle centrali elettriche.

Sistemi ad acqua di raffreddamento

Misurazione del valore pH, del potenziale Redox e della conducibilità nell’acqua di raffreddamento che deve essere trattata in continuo con acidi e biocidi.

Monitoraggio dei generatori di vapore

Poiché i generatori di vapore svolgono funzioni critiche per le applicazioni e i tempi di inattività o di sostituzione sono estremamente costosi, è importante evitare i danni dovuti all’usura monitorando correttamente la qualità dell’acqua.

Brochure sul settore energetico

Panoramica delle applicazioni e delle soluzioni di prodotto specifiche per i diversi settori delle centrali elettriche.

Scarica ora
